BLOQUE 2. EJERCICIO 2d · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2024

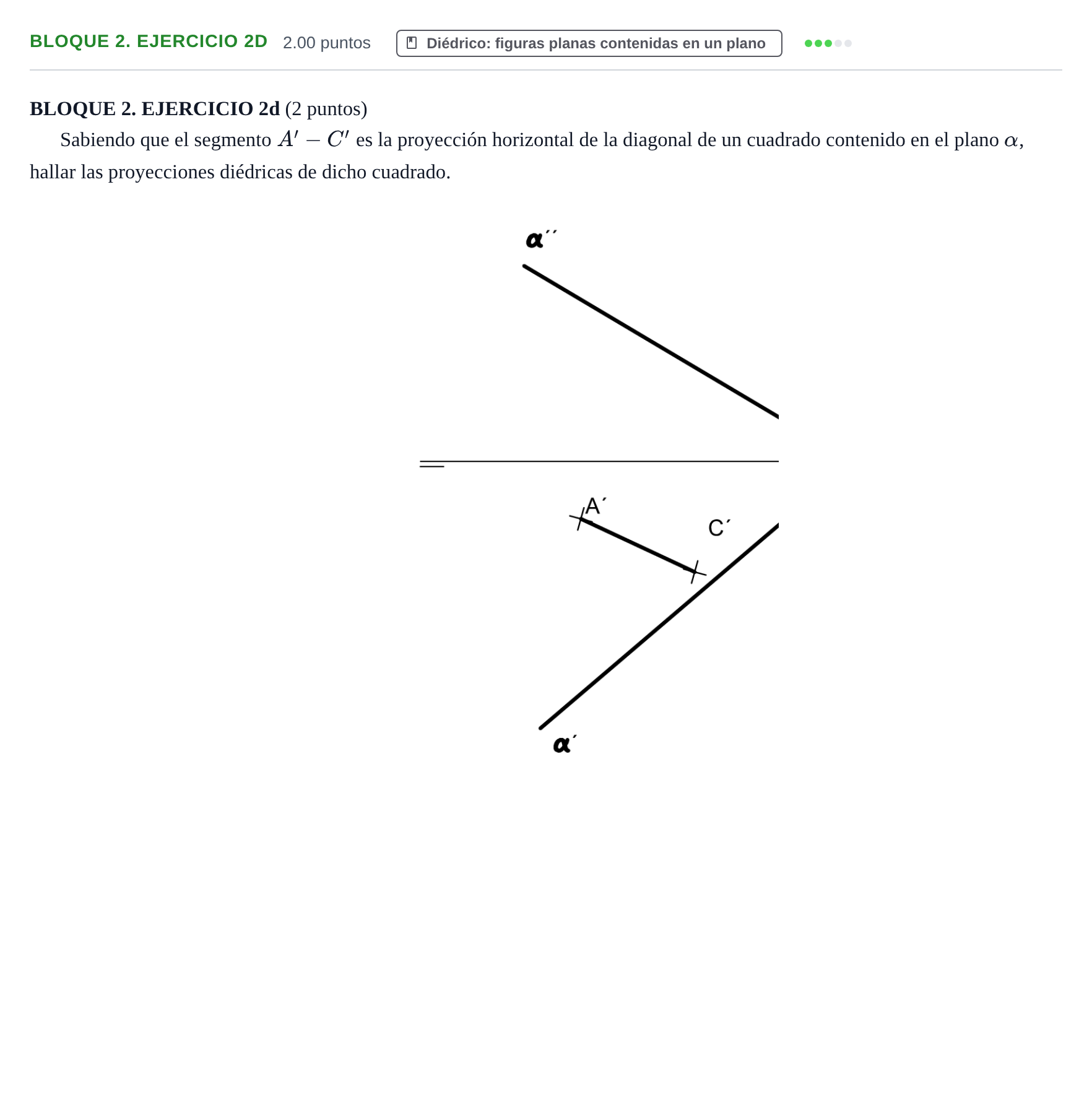

Sabiendo que el segmento A'-C' es la proyección horizontal de la diagonal de un cuadrado contenido en el plano α, hallar las proyecciones diédricas de dicho cuadrado.

Solución: 1. Situar los puntos $A$ y $C$ en el plano $\alpha$ mediante rectas pertenecientes al plano (horizontales o frontales) para hallar sus proyecciones verticales $A''$ y $C''$. 2. Abatir el plano $\alpha$ sobre el plano horizontal para obtener la diagonal $(A)-(C)$ en verdadera magnitud. 3. Construir el cuadrado en el abatimiento trazando la mediatriz de la diagonal $(A)-(C)$ y transportando la semidiagonal para localizar los vértices restantes $(B)$ y $(D)$. 4. Desabatir los vértices $B$ y $D$ para obtener sus proyecciones horizontales $B'$ y $D'$ y verticales $B''$ y $D''$, completando las proyecciones diédricas del cuadrado.
