BLOQUE 2. EJERCICIO 2d · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2024

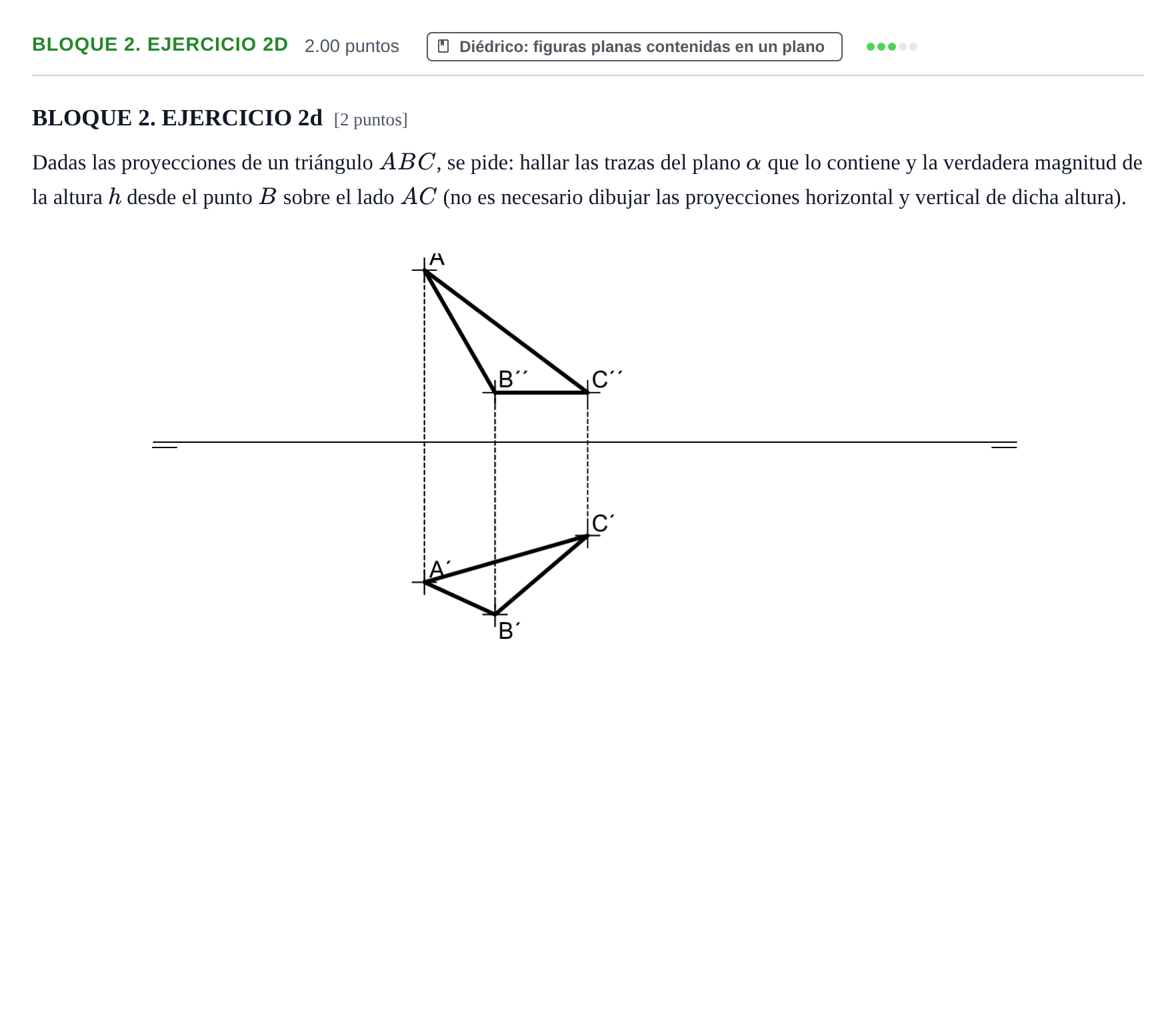

Dadas las proyecciones de un triángulo ABC, se pide: hallar las trazas del plano α que lo contiene y la verdadera magnitud de la altura h desde el punto B sobre el lado AC.

Solución: 1. Se determinan las trazas de dos rectas que contienen a sendos lados del triángulo (por ejemplo $AC$ y $BC$, o usando rectas horizontales/frontales que pasen por los vértices). 2. Uniendo las trazas homónimas se definen las trazas $\alpha'$ y $\alpha''$ del plano que contiene al triángulo. 3. Se abate el plano $\alpha$ sobre el plano horizontal (o vertical) tomando la traza correspondiente como charnela. 4. Se abaten los vértices $A$, $B$ y $C$ para obtener el triángulo abatido $(A)(B)(C)$ en verdadera magnitud. 5. Desde $(B)$ se traza la perpendicular al segmento $(A)(C)$ abatido; la longitud del segmento resultante es la verdadera magnitud de la altura $h$.
