Ejercicio 2a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2026

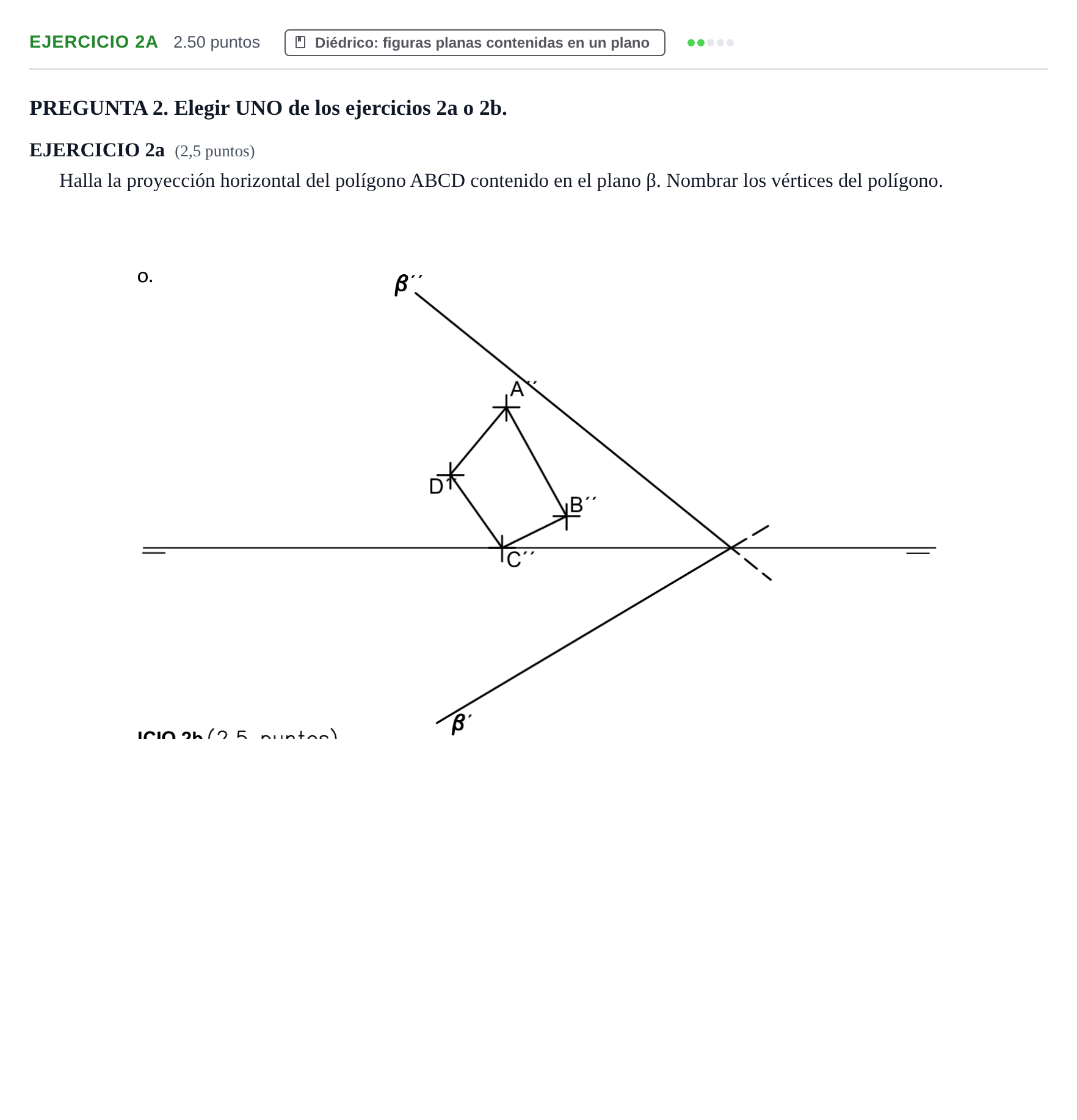

Halla la proyección horizontal del polígono ABCD contenido en el plano β. Nombrar los vértices del polígono.

Solución: 1. Por cada uno de los vértices dados en proyección vertical ($A'', B'', C'', D''$), trazar rectas notables del plano $\beta$ (por ejemplo, horizontales de plano): - Recta horizontal por cada vértice: proyección vertical paralela a la línea de tierra cortando a $\beta''$ en la traza vertical $v''$. - Bajar la traza a la línea de tierra ($v'$) y trazar la proyección horizontal paralela a la traza $\beta'$. 2. Bajar perpendicularmente cada vértice desde su proyección vertical hasta la proyección horizontal de la recta correspondiente para obtener $A', B', C', D'$. *(Nota: para $C''$, situado en la línea de tierra, su proyección horizontal $C'$ se encuentra directamente en la traza horizontal $\beta'$ si pertenece a ella, o mediante la recta correspondiente)*. 3. Unir los vértices obtenidos en el orden $A'-B'-C'-D'-A'$ para trazar la proyección horizontal del polígono. 4. Nombrar con claridad todos los vértices ($A', B', C', D'$).
