Pregunta 3 - Ejercicio 3a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2025

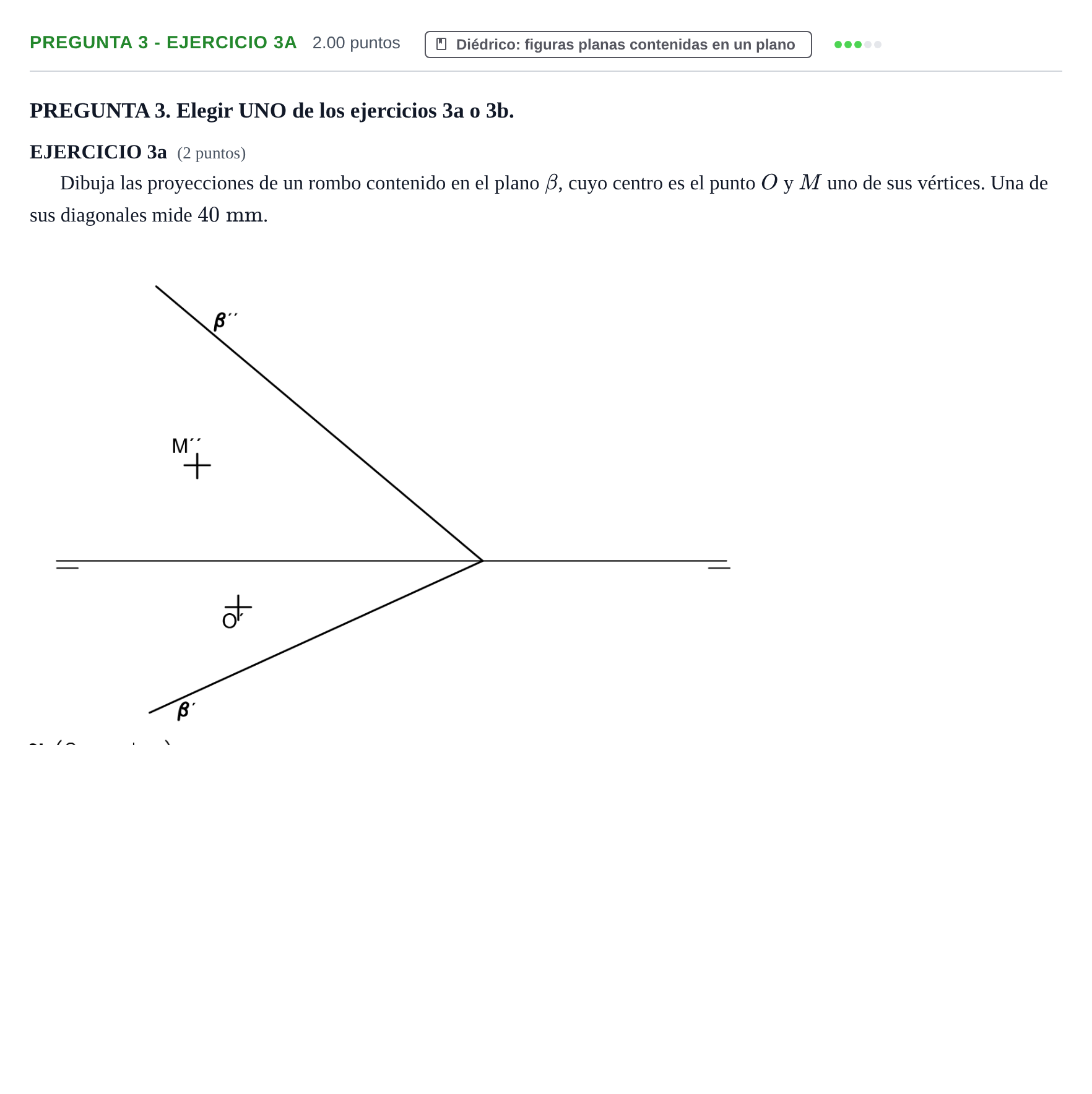

Dibuja las proyecciones de un rombo contenido en el plano β, cuyo centro es el punto O y M uno de sus vértices. Una de sus diagonales mide 40 mm.

Solución: Construcción completa de las proyecciones diédricas del rombo: 1. Obtener las proyecciones diédricas faltantes $M'$ y $O''$ mediante rectas notables (horizontales o frontales) del plano $\beta$. 2. Abatir el plano $\beta$ sobre el plano horizontal de proyección junto con los puntos $O$ y $M$. 3. En el abatimiento, trazar la diagonal conocida que pasa por $(M)$ y $(O)$ (o determinar cuál de las dos diagonales mide $40\text{ mm}$, sabiendo que el centro $O$ es el punto medio de ambas) y dibujar la otra diagonal perpendicular por $(O)$ para completar el rombo en verdadera magnitud. 4. Desabatir los cuatro vértices del rombo proyectándolos sobre el plano diédrico y trazar las proyecciones horizontal y vertical con sus correspondientes aristas.
