Ejercicio 1.1 · Dibujo técnico II PAU Cantabria Extraordinaria 2023
Tema: Tangencias y enlaces: potencia, eje radical y centro radical · Del examen Extraordinaria (2023)
Enunciado
Bloque 1. Geometría y Dibujo técnico.
EJERCICIO 1.1.

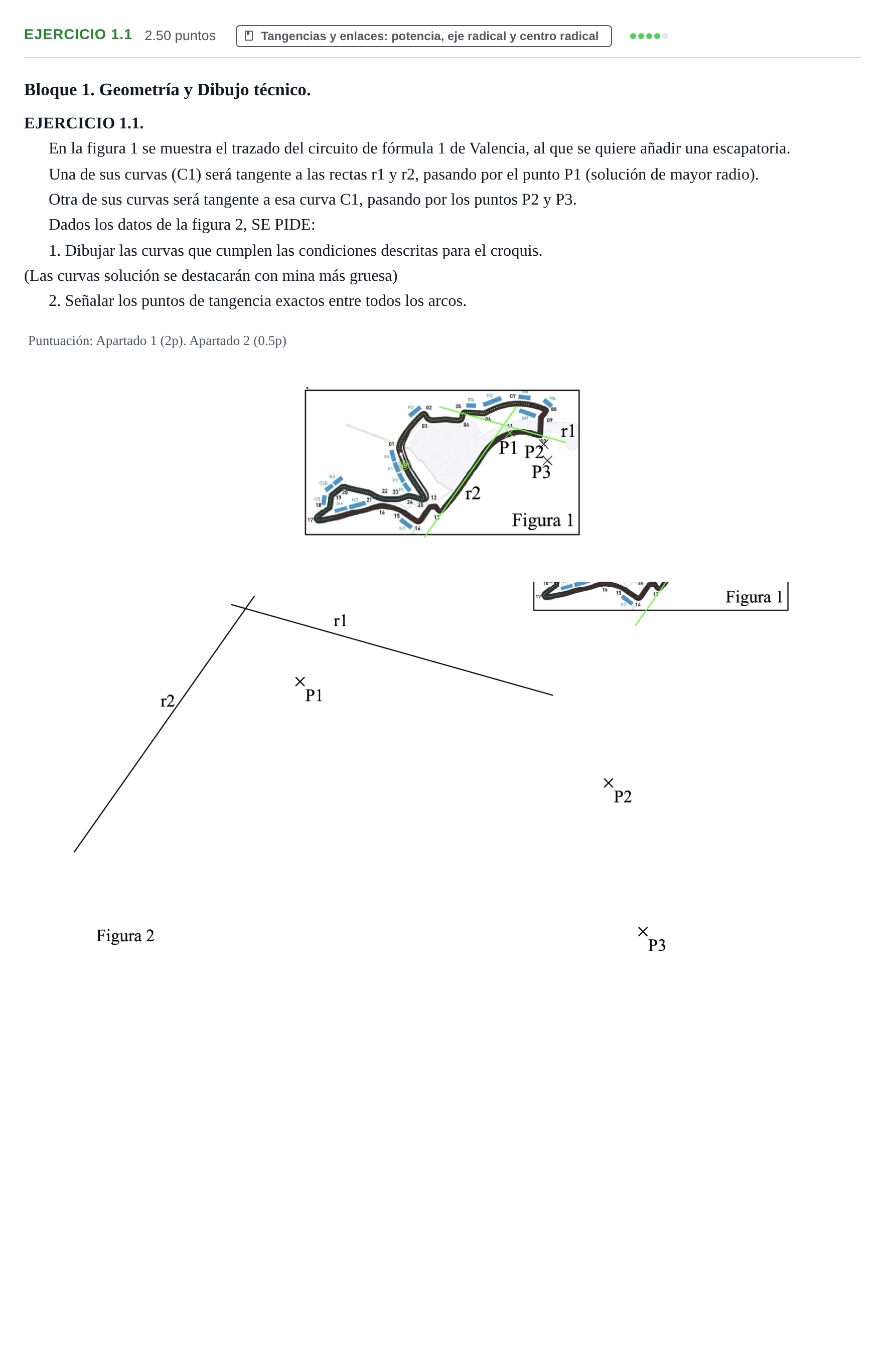

En la figura 1 se muestra el trazado del circuito de fórmula 1 de Valencia, al que se quiere añadir una escapatoria.
Una de sus curvas (C1) será tangente a las rectas r1 y r2, pasando por el punto P1 (solución de mayor radio).
Otra de sus curvas será tangente a esa curva C1, pasando por los puntos P2 y P3.
Dados los datos de la figura 2, SE PIDE:
1. Dibujar las curvas que cumplen las condiciones descritas para el croquis.
(Las curvas solución se destacarán con mina más gruesa)
2. Señalar los puntos de tangencia exactos entre todos los arcos.
Puntuación: Apartado 1 (2p). Apartado 2 (0.5p)
Solución
Según los criterios oficiales de corrección
1. Dibujar las curvas que cumplen las condiciones descritas para el croquis. 2. Señalar los puntos de tangencia exactos entre todos los arcos.
Solución: Trazado geométrico de las dos circunferencias/arcos C1 y C2 con sus centros O1 y O2, y los puntos de tangencia T1 (en r1), T2 (en r2) y T3 (entre C1 y C2), así como el paso por P2 y P3.
