Ejercicio 2.2 · Dibujo técnico II PAU Cantabria Ordinaria 2021
Tema: Sistema diédrico: recta y plano, intersecciones, distancias y verdaderas magnitudes · Del examen Ordinaria (2021)

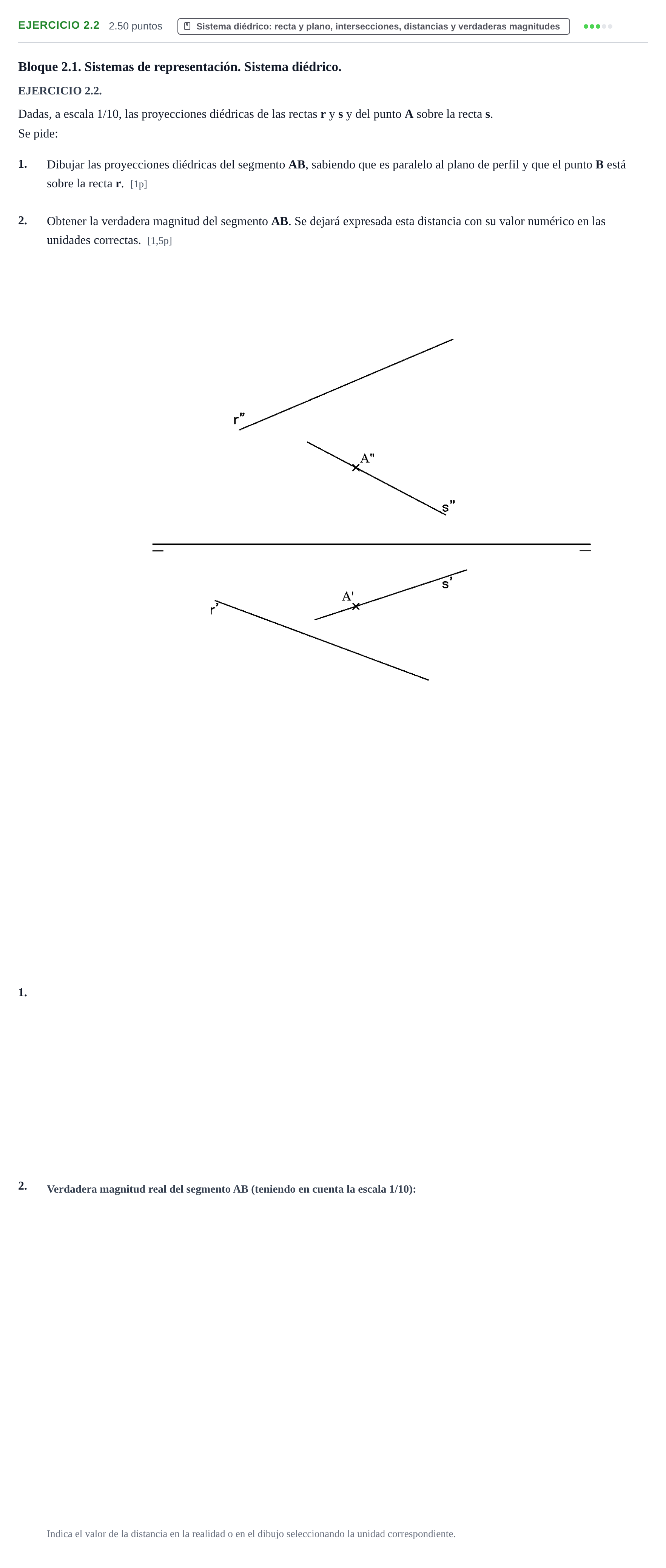

Enunciado
Bloque 2.1. Sistemas de representación. Sistema diédrico.
EJERCICIO 2.2.
Dadas, a escala 1/10, las proyecciones diédricas de las rectas r y s y del punto A sobre la recta s.
Se pide:
1.
Dibujar las proyecciones diédricas del segmento AB, sabiendo que es paralelo al plano de perfil y que el punto B está sobre la recta r. [1p]
2.
Obtener la verdadera magnitud del segmento AB. Se dejará expresada esta distancia con su valor numérico en las unidades correctas. [1,5p]
1.
2.
Indica el valor de la distancia en la realidad o en el dibujo seleccionando la unidad correspondiente.
Solución
Según los criterios oficiales de corrección
1. Dibujar las proyecciones diédricas del segmento AB, sabiendo que es paralelo al plano de perfil y que el punto B está sobre la recta r.
Solución: Proyecciones diédricas y perpendiculares a la línea de tierra.
2. Obtener la verdadera magnitud del segmento AB. Se dejará expresada esta distancia con su valor numérico en las unidades correctas.
Solución: 750 mm / 75 cm / 0,75 m / 7,5 dm
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
