Ejercicio 3.1 · Dibujo técnico II PAU Cantabria Ordinaria 2021
Tema: Secciones planas en perspectiva isométrica · Del examen Ordinaria (2021)
Enunciado
Bloque 2.2. Sistemas de representación. Perspectiva axonométrica isométrica y perspectiva caballera.
EJERCICIO 3.1.

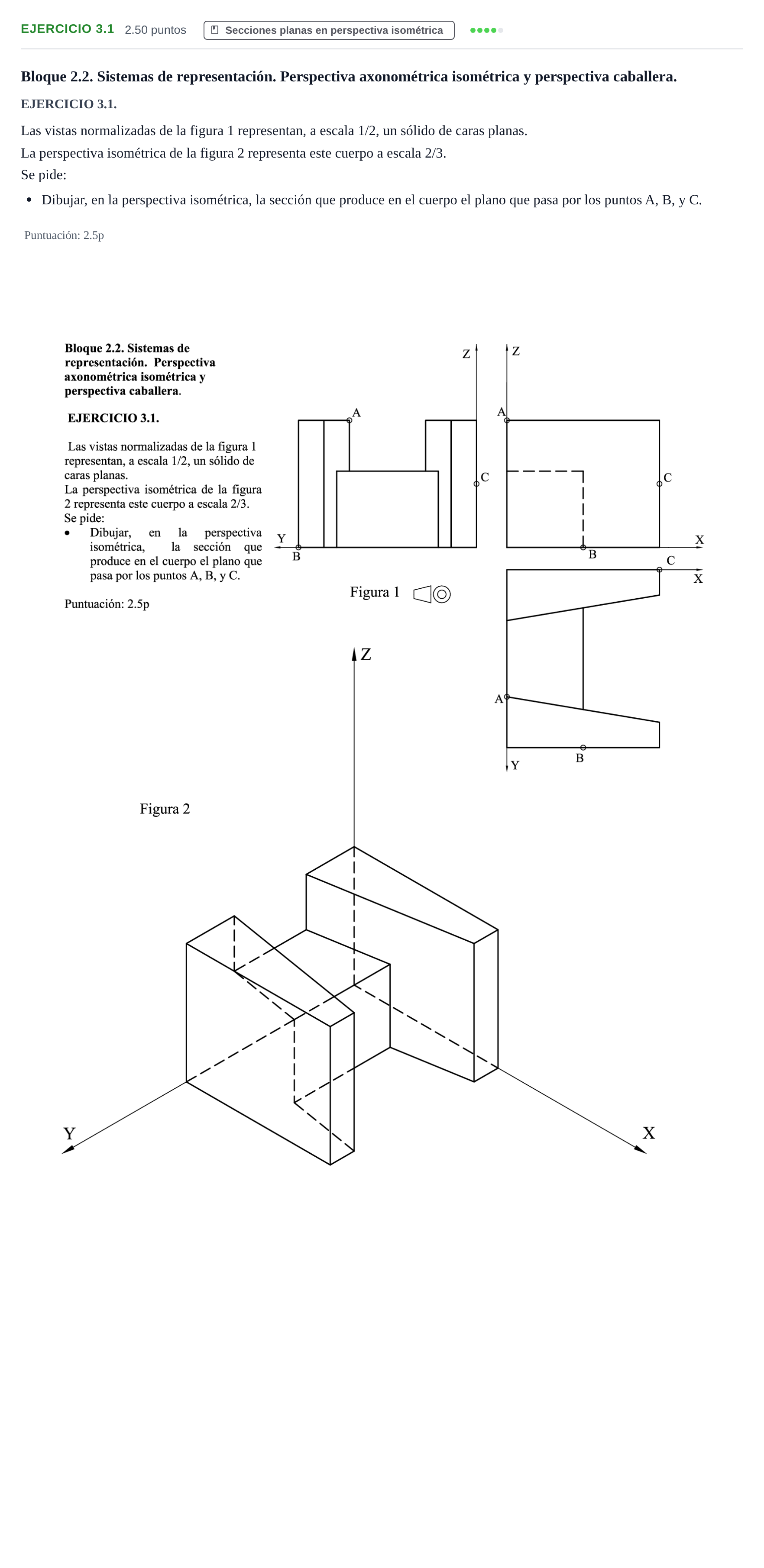

Las vistas normalizadas de la figura 1 representan, a escala 1/2, un sólido de caras planas.
La perspectiva isométrica de la figura 2 representa este cuerpo a escala 2/3.
Se pide:
Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B, y C.
Puntuación: 2.5p
Solución
Según los criterios oficiales de corrección
Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B, y C.
Solución: Polígono sección resultante sobre las caras planas del sólido en perspectiva isométrica, delimitado por las intersecciones del plano definido por A, B y C con cada una de las caras cortadas, completando el ejercicio rayando la superficie de la sección.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
