Pregunta 4 · Dibujo técnico II PAU Baleares Ordinaria 2026

Tema: Perspectiva isométrica de una pieza · Del examen Ordinaria (2026)

Enunciado

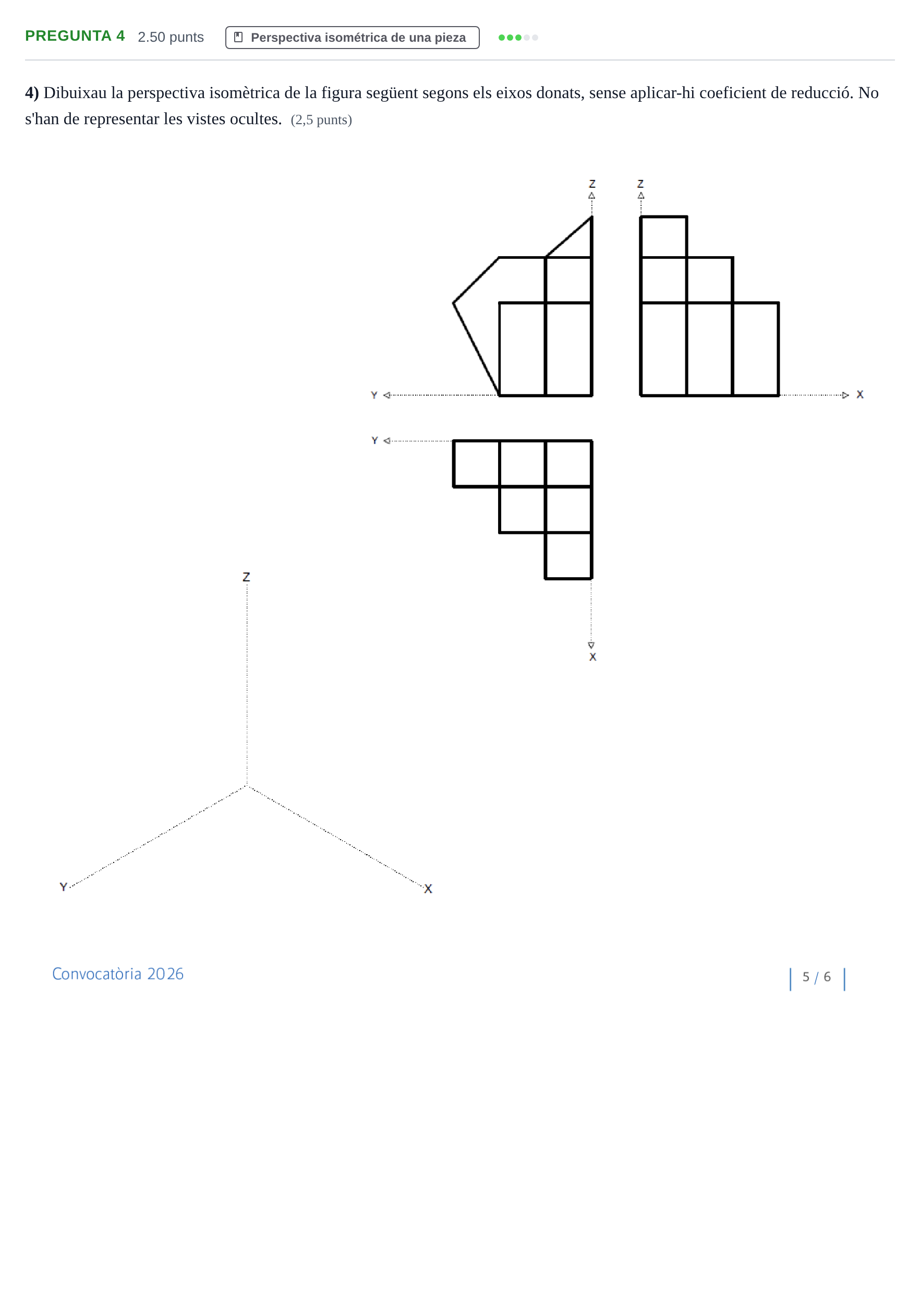

4) Dibuixau la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes. (2,5 punts)

Enunciado: Pregunta 4 · Dibujo técnico II PAU Baleares Ordinaria 2026

Solución

Según los criterios oficiales de corrección

4) Dibuixau la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes.

Solución: Perspectiva isomètrica de la peça resolta segons els eixos axonomètrics sense reducció, representant únicament les arestes vistes dels diferents volums esglaonats i de la cara inclinada posterior.
