Ejercicio Opció B - 3 · Dibujo técnico II PAU Baleares Extraordinaria 2024

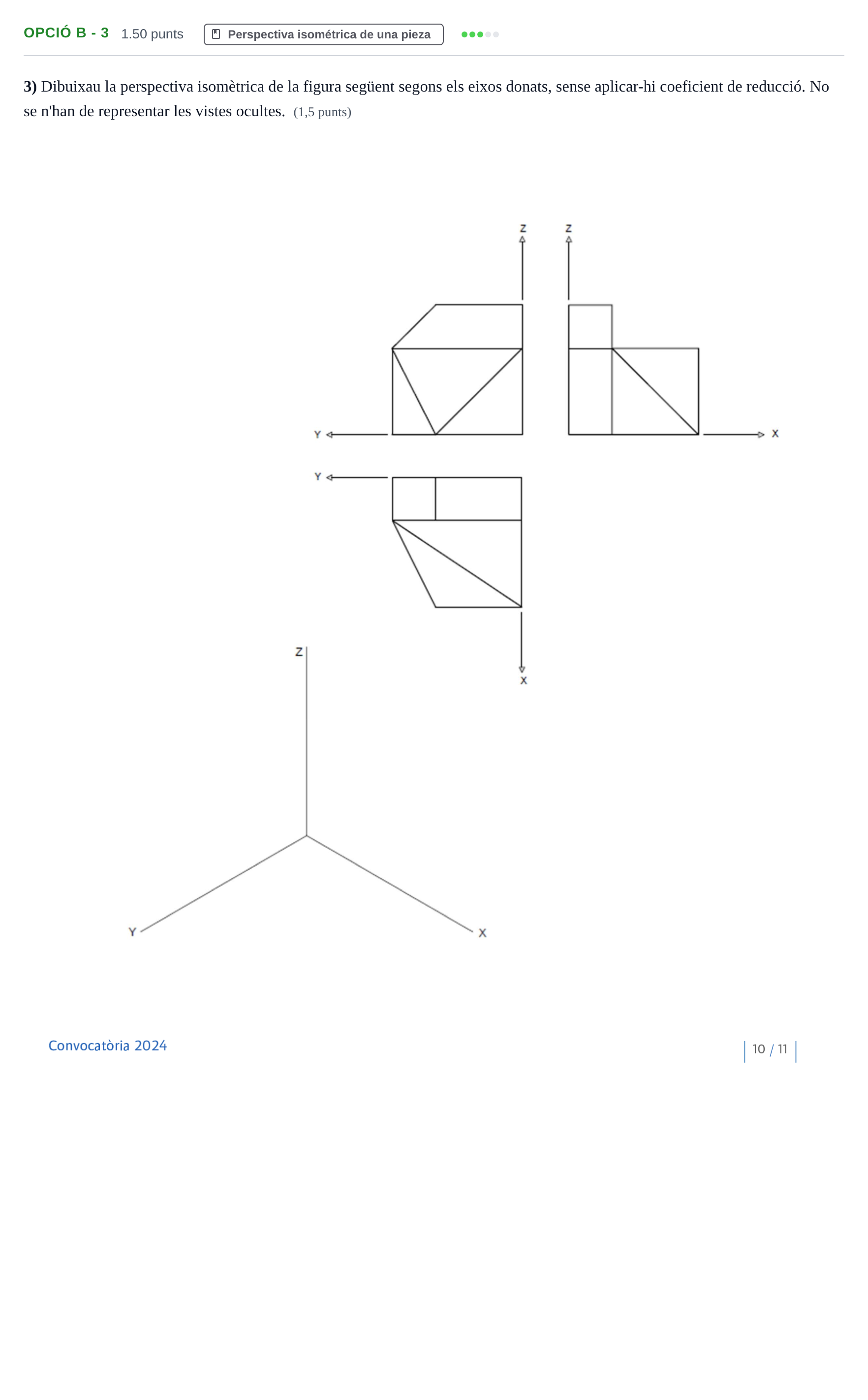

3) Dibuixau la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No se n'han de representar les vistes ocultes.

Solución: Representació en perspectiva isomètrica sobre els eixos donats sense coeficient de reducció ni línies ocultes. La peça presenta un cos posterior més elevat amb un xamfrà o pla inclinat superior orientat cap a l'eix Y, i una part davantera més baixa configurada per diverses cares planes triangulars inclinades que conflueixen en els vèrtexs inferiors i intermedis.
