Pregunta 5 · Dibujo técnico II PAU Baleares Ordinaria 2025

Tema: Perspectiva isométrica de una pieza · Del examen Ordinaria (2025)

Enunciado

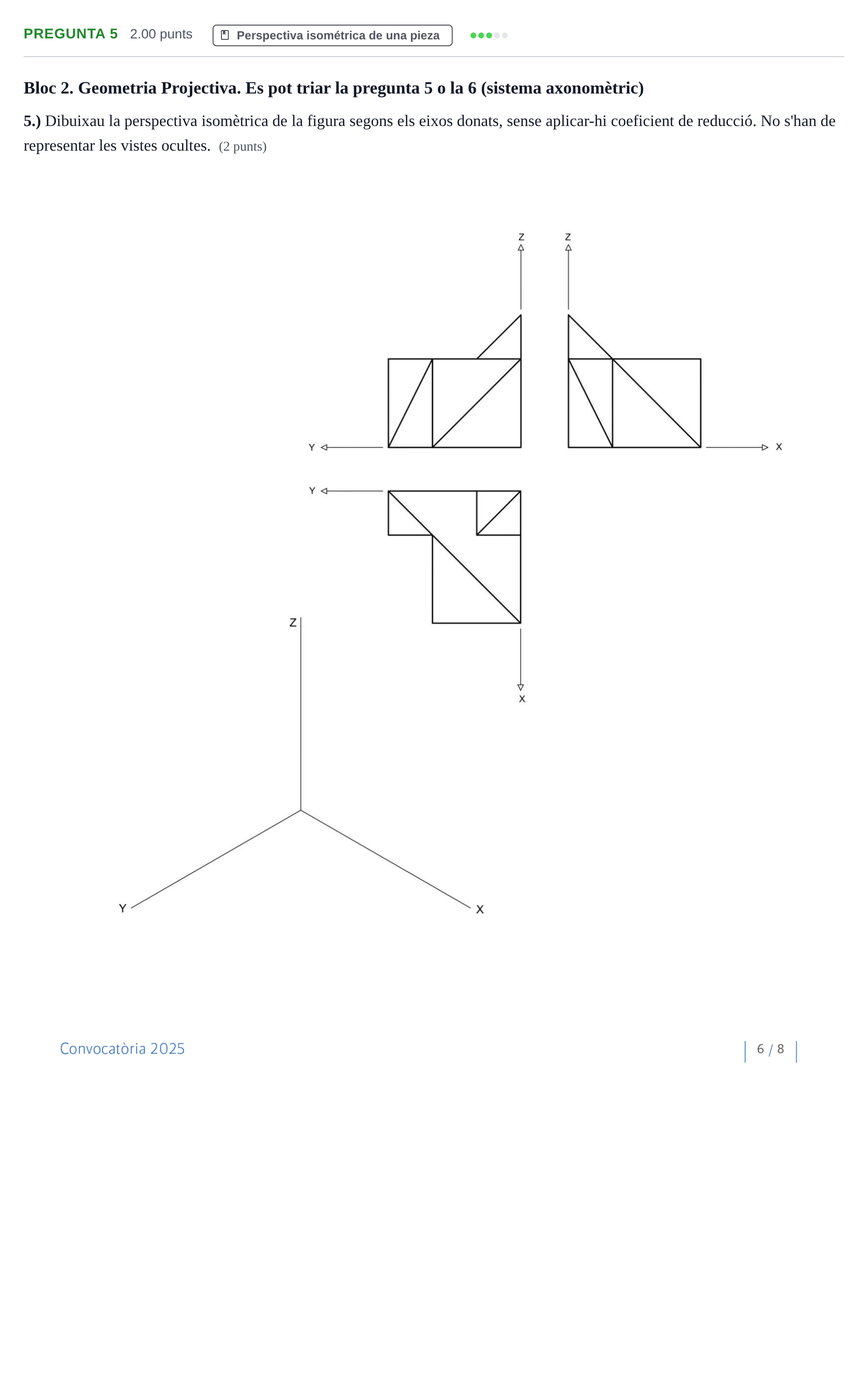

Bloc 2. Geometria Projectiva. Es pot triar la pregunta 5 o la 6 (sistema axonomètric)

5.) Dibuixau la perspectiva isomètrica de la figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes. (2 punts)

Enunciado: Pregunta 5 · Dibujo técnico II PAU Baleares Ordinaria 2025

Solución

Según los criterios oficiales de corrección

5.) Dibuixau la perspectiva isomètrica de la figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes. (2 punts)

Solución: Representació en perspectiva isomètrica de la peça sense aplicar coeficient de reducció i sense arestes ocultes.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.

‹ Problema 6 · Extraordinaria 2025 · Pregunta 6 · Ordinaria 2025 ›

Más ejercicios de Perspectiva isométrica de una pieza
