Ejercicio Opció A - 3 · Dibujo técnico II PAU Baleares Ordinaria 2024
Tema: Perspectiva isométrica de una pieza · Del examen Ordinaria (2024)
Enunciado

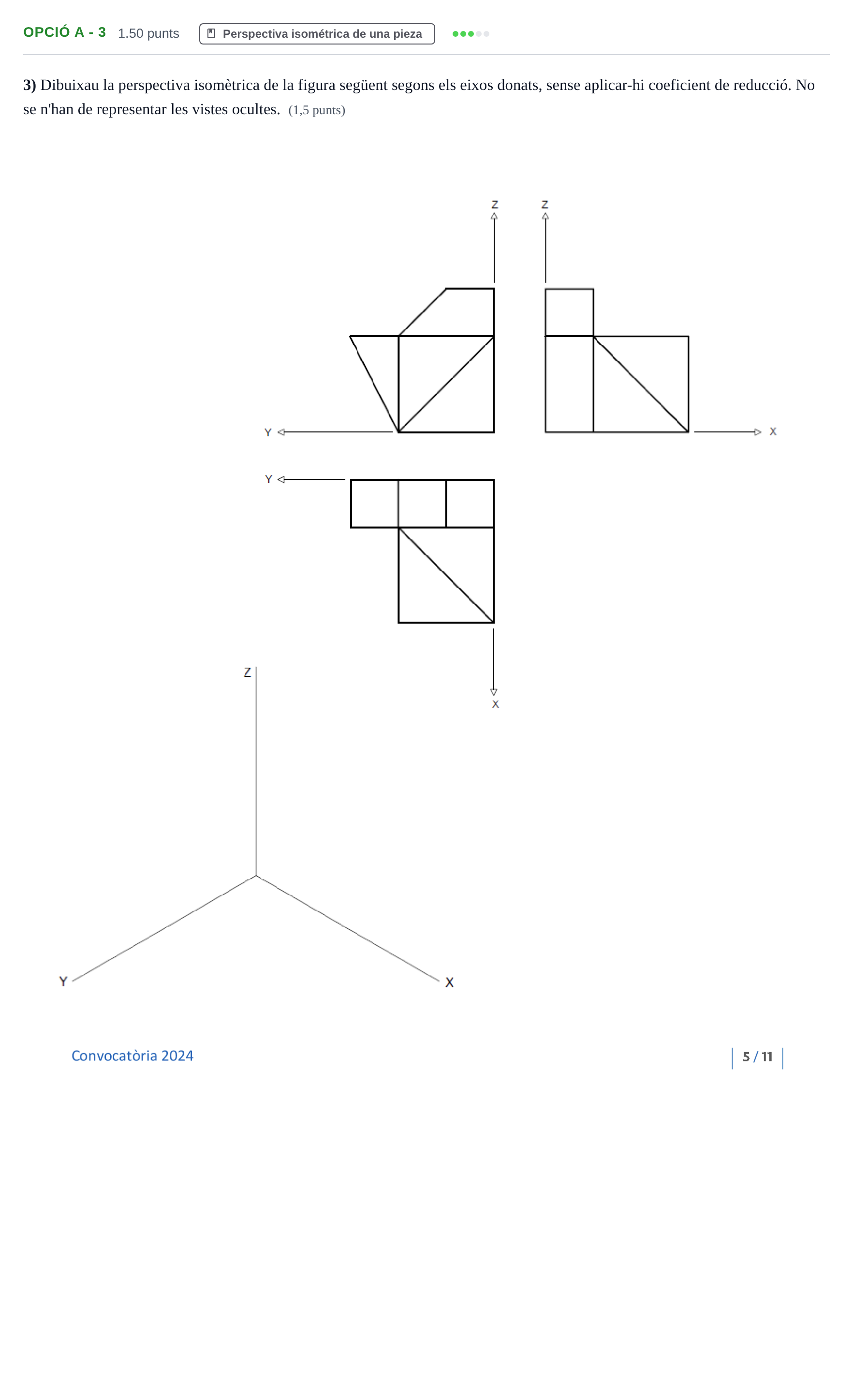

3) Dibuixau la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No se n'han de representar les vistes ocultes. (1,5 punts)
Solución
Según los criterios oficiales de corrección
3) Dibuixau la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No se n'han de representar les vistes ocultes.
Solución: La solució consisteix en la representació en perspectiva isomètrica de la peça seguint els eixos , i , mantenint les proporcions 1:1 de les vistes dièdriques donades (alçat, planta i perfil esquerre) sense aplicar coeficient de reducció ni dibuixar línies ocultes.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
