Ejercicio Opció A - 3 · Dibujo técnico II PAU Baleares Extraordinaria 2024

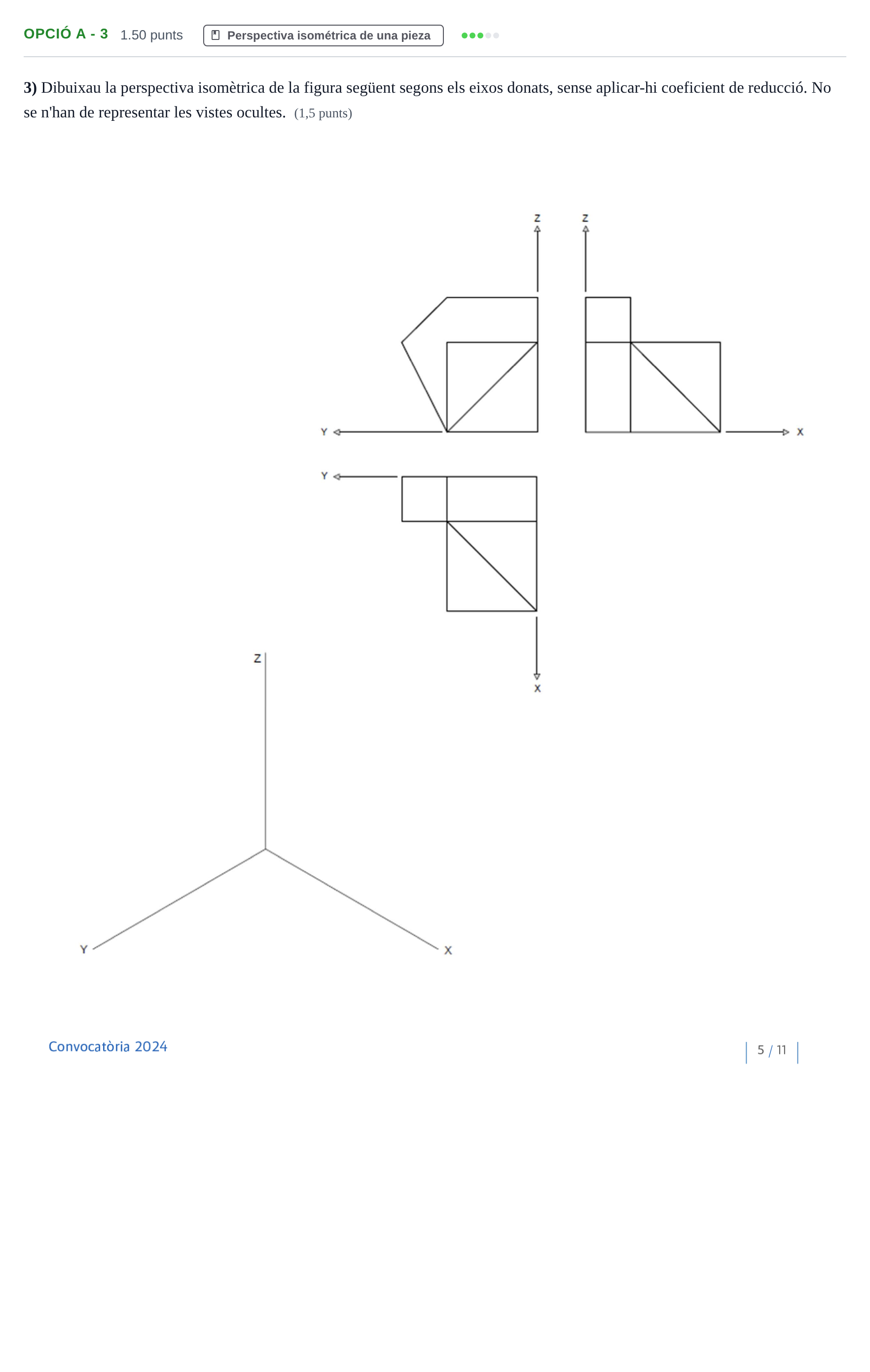

3) Dibuixau la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No se n'han de representar les vistes ocultes.

Solución: La solució consisteix en la representació en perspectiva isomètrica dels dos volums principals combinats que descriuen les vistes dièdriques: - Un volum anterior prismàtic amb un tall triangular o xamfrà a la cantonada inferior dreta visible des de la planta i l'alçat. - Un volum posterior elevat que presenta un xamfrà oblic cap a l'esquerra (eix Y) i un esglaó superior. - Es representen únicament les arestes vistes directament des de la posició de l'observador, ometent les línies ocultes d'acord amb les instruccions de l'exercici.
