Problema 5 · Dibujo técnico II PAU Baleares Extraordinaria 2025

Tema: Perspectiva isométrica de una pieza · Del examen Extraordinaria (2025)

Enunciado

Bloc 2. Geometria Projectiva. Es pot triar la pregunta 5 o la 6

(sistema axonomètric)

5) Dibuixau la perspectiva isomètrica de la figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes. (2 punts)

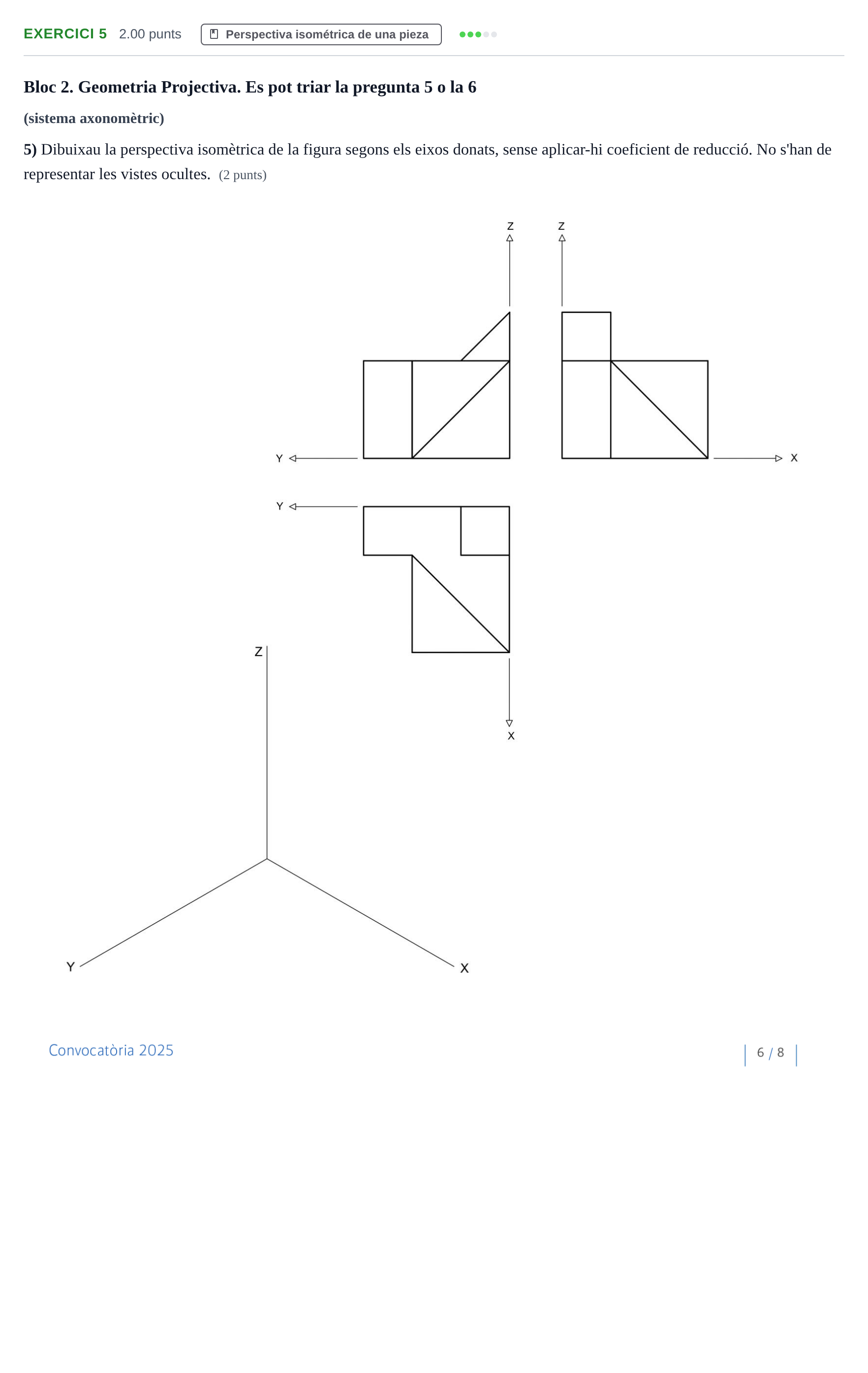

Enunciado: Problema 5 · Dibujo técnico II PAU Baleares Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

5) Dibuixau la perspectiva isomètrica de la figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes.

Solución: La peça representada en perspectiva isomètrica es compon d'un cos prismàtic en forma de 'L' a la base sobre el qual es defineixen dues superfícies inclinades (rampes triangulars i rectangulars) i una cúspide prismàtica posterior amb pla inclinat, d'acord amb la correspondència exacta entre les vistes normalitzades d'alçat, planta i perfil.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
