Problema 6 · Dibujo técnico II PAU Baleares Extraordinaria 2025

Tema: Perspectiva isométrica de una pieza · Del examen Extraordinaria (2025)

Enunciado

Bloc 2. Geometria Projectiva. Es pot triar la pregunta 5 o la 6 (sistema axonomètric)

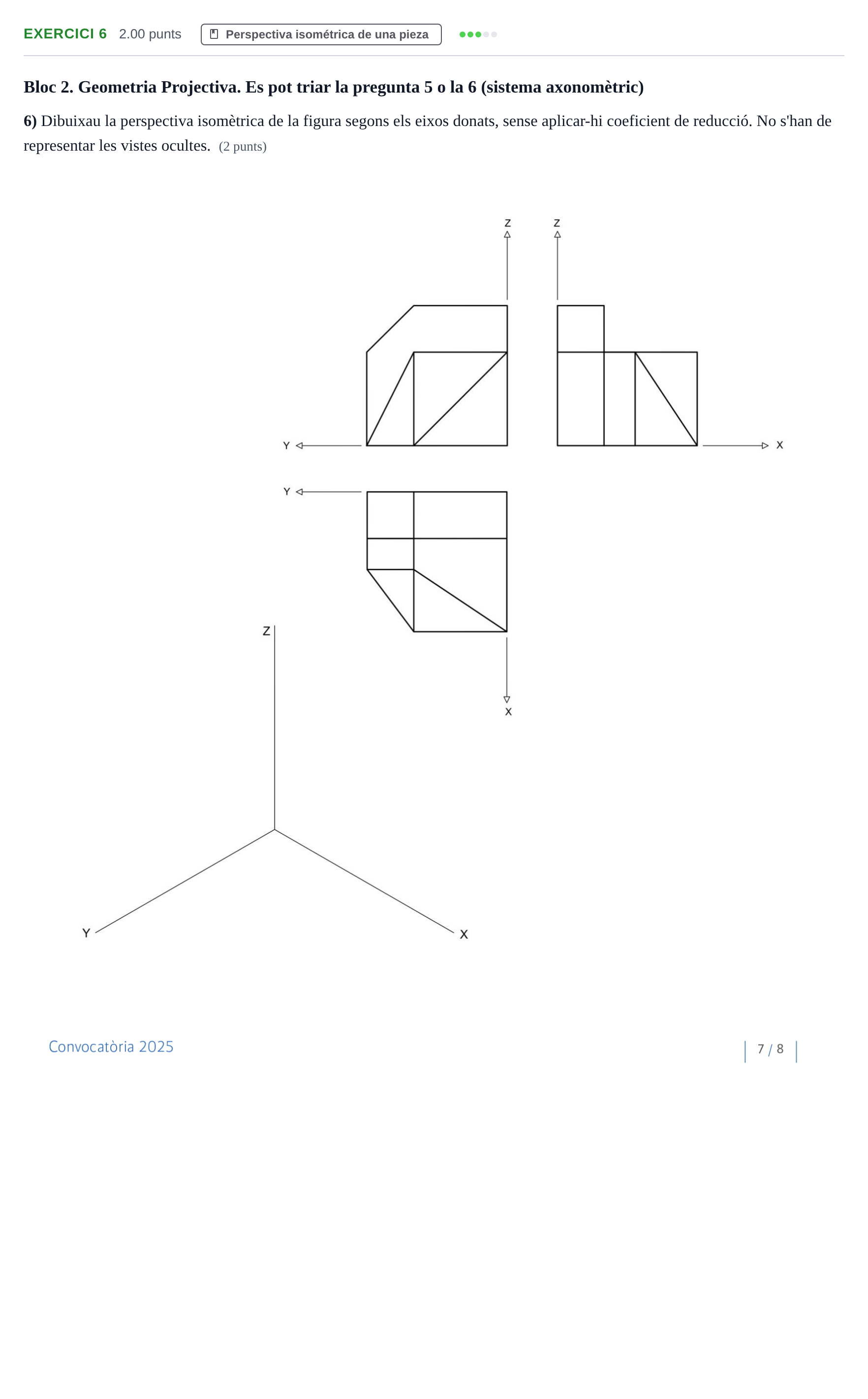

6) Dibuixau la perspectiva isomètrica de la figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes. (2 punts)

Enunciado: Problema 6 · Dibujo técnico II PAU Baleares Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

6) Dibuixau la perspectiva isomètrica de la figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes.

Solución: La solució consisteix en la representació isomètrica exacta del sòlid sobre la terna d'eixos donada sense coeficient de reducció: - Cos posterior més elevat amb xamfrà longitudinal inclinat a la part superior esquerra. - Ranura o canvi de nivell intermedi paral·lel a l'eix Y. - Cos davanter configurat amb cares planes i rampes triangulars convergents cap a les arestes inferiors i superiors, sense dibuixar les línies ocultes.
