Ejercicio Opció A - 3 · Dibujo técnico II PAU Baleares Extraordinaria 2023

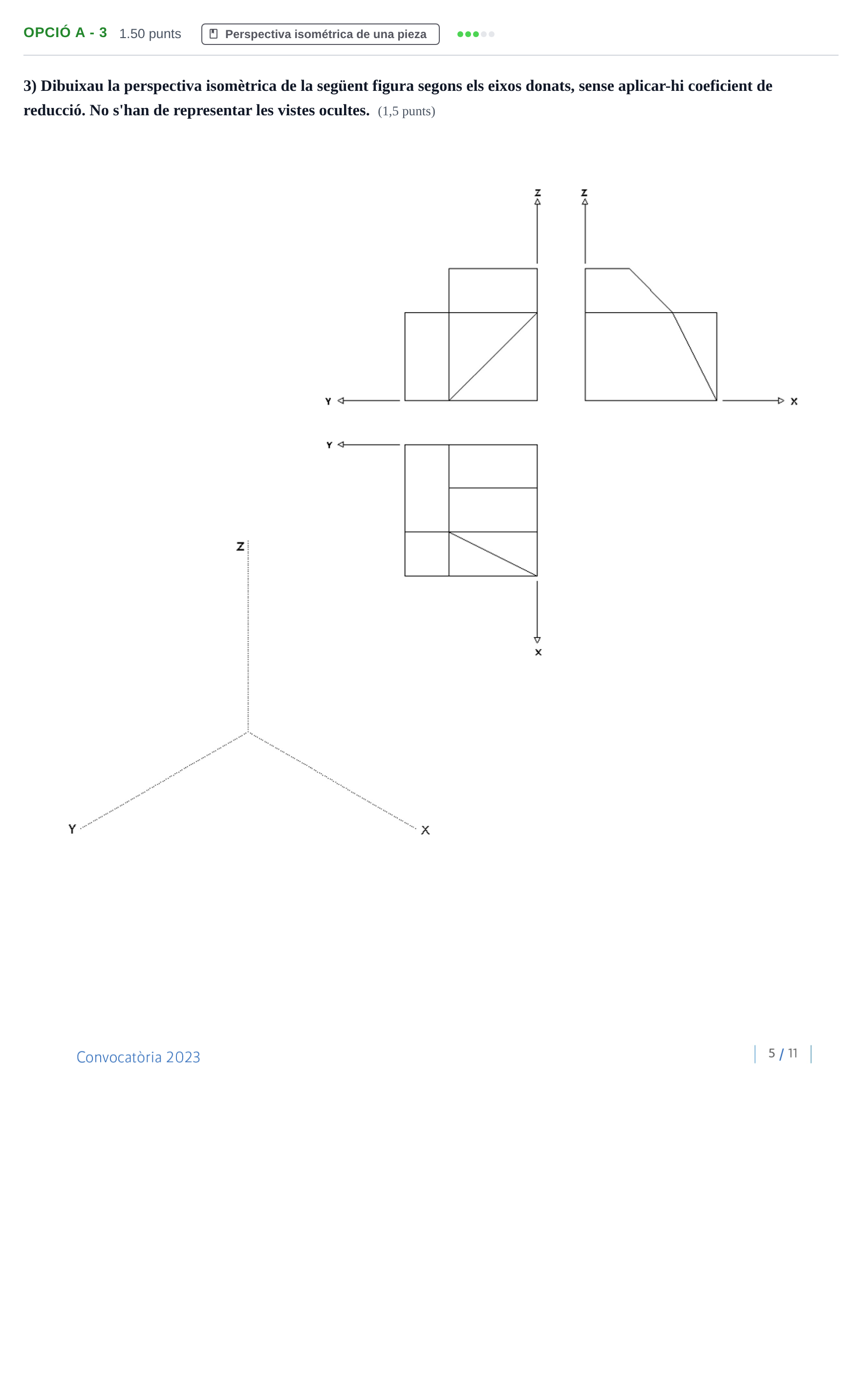

3) Dibuixau la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes.

Solución: Construcció de la perspectiva isomètrica de la peça a partir de les tres vistes dièdriques, mantenint l'orientació dels eixos X, Y i Z sense reducció i sense dibuixar les línies ocultes.
