Ejercicio Opció B - 3 · Dibujo técnico II PAU Baleares Ordinaria 2024

Tema: Perspectiva isométrica de una pieza · Del examen Ordinaria (2024)

Enunciado

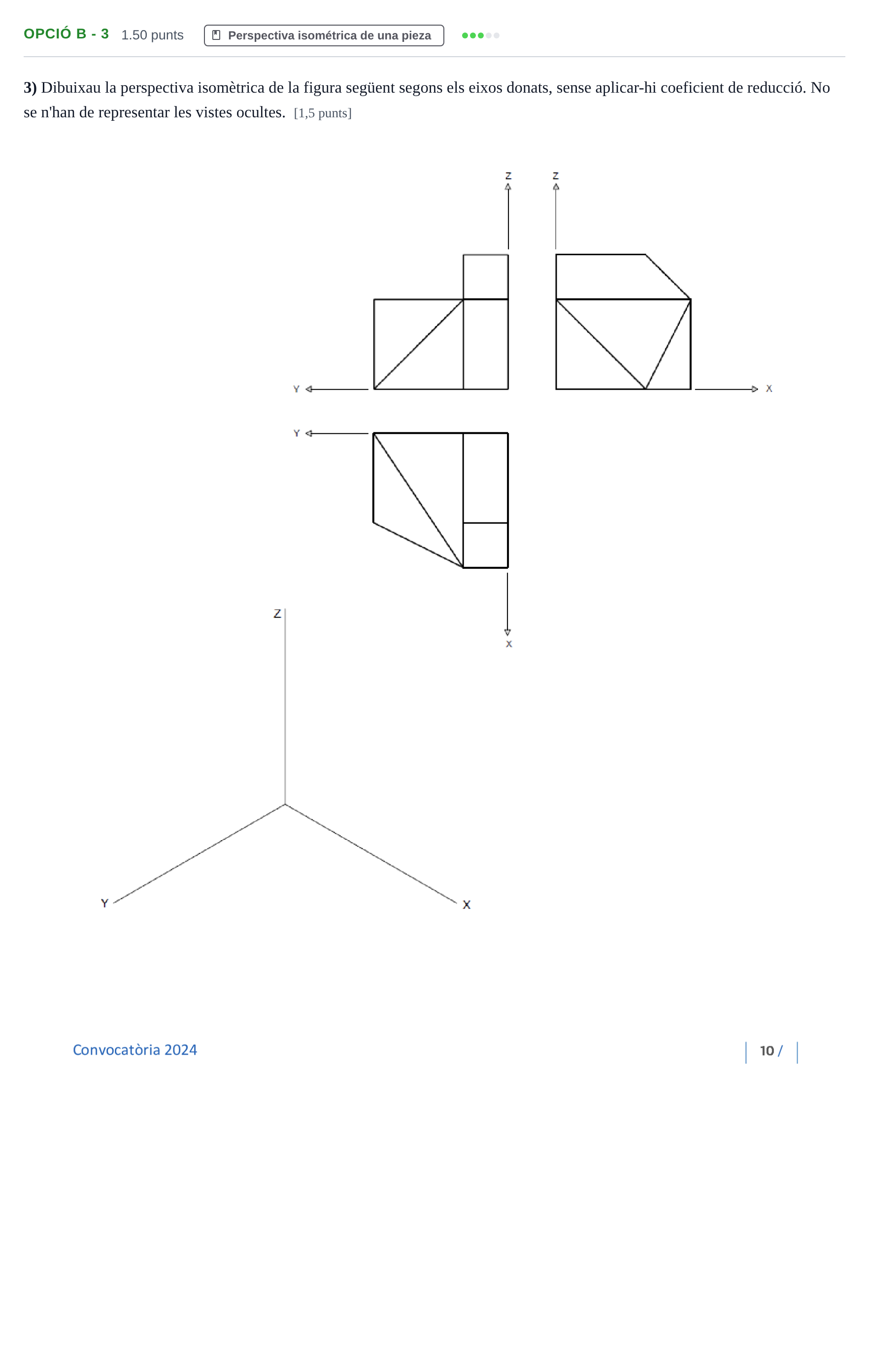

3) Dibuixau la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No se n'han de representar les vistes ocultes. [1,5 punts]

Enunciado: Ejercicio Opció B - 3 · Dibujo técnico II PAU Baleares Ordinaria 2024

Solución

Según los criterios oficiales de corrección

3) Dibuixau la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No se n'han de representar les vistes ocultes.

Solución: Representació de la peça en perspectiva isomètrica amb les cares vistes correctes segons els eixos d'orientació indicats.
