Pregunta 4 · Dibujo técnico II PAU Baleares Extraordinaria 2026

Tema: Perspectiva isométrica de una pieza · Del examen Extraordinaria (2026)

Enunciado

Bloc 2. GEOMETRIA DESCRIPTIVA

S'ha de contestar la pregunta 2 (sistema dièdric; es pot resoldre per sistema dièdric clàssic o directe) i se n'ha de triar una entre les preguntes 3 (sistema dièdric; es pot resoldre per sistema dièdric clàssic o directe) i 4 (sistema axonomètric).

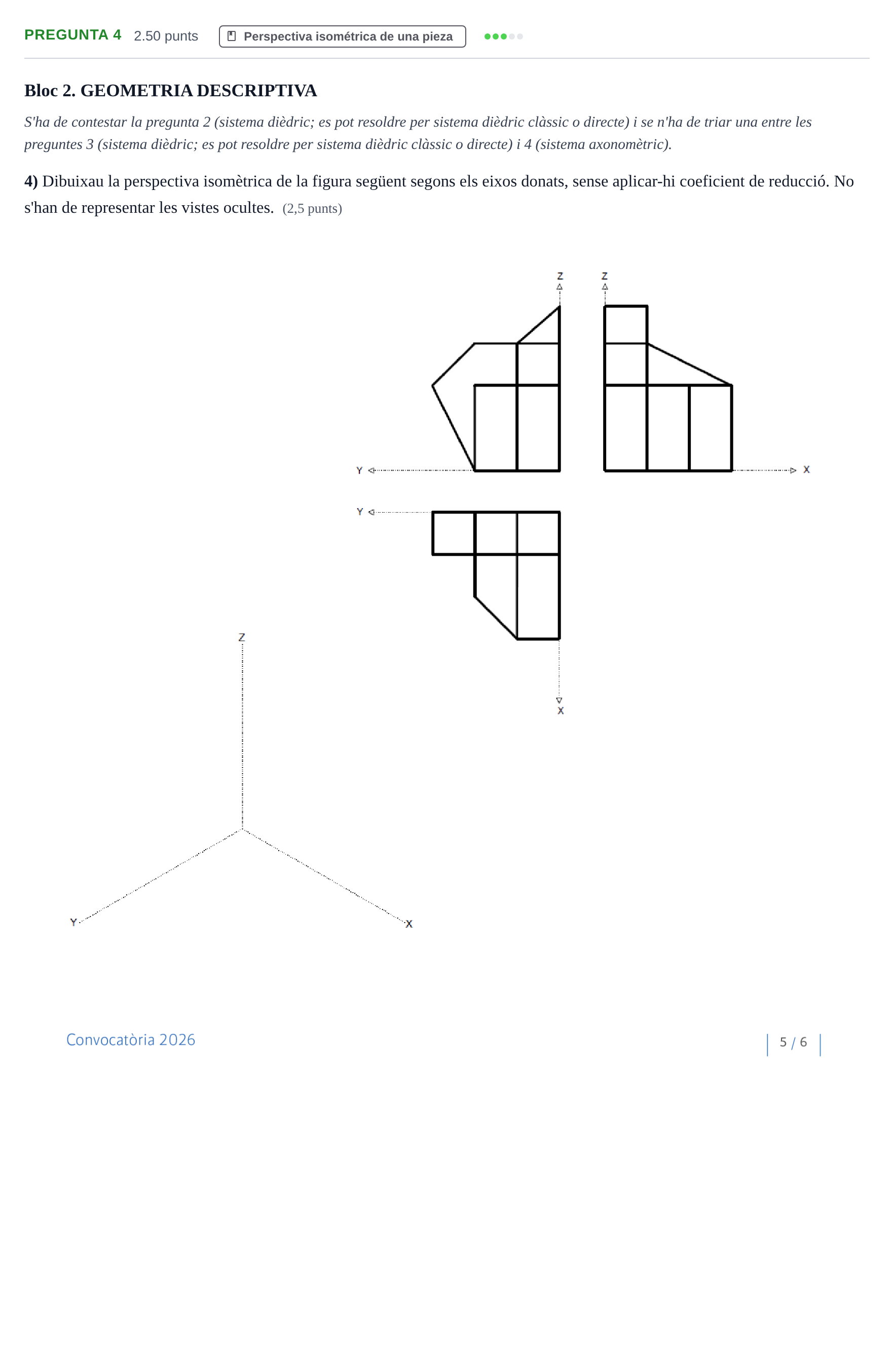

4) Dibuixau la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes. (2,5 punts)

Enunciado: Pregunta 4 · Dibujo técnico II PAU Baleares Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

4) Dibuixau la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes.

Solución: La solució oficial consisteix en la representació de la peça en perspectiva isomètrica sobre els eixos axonomètrics donats sense reducció i sense arestes ocultes.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
