Ejercicio Opció A - 3 · Dibujo técnico II PAU Baleares Ordinaria 2023

Tema: Perspectiva isométrica de una pieza · Del examen Ordinaria (2023)

Enunciado

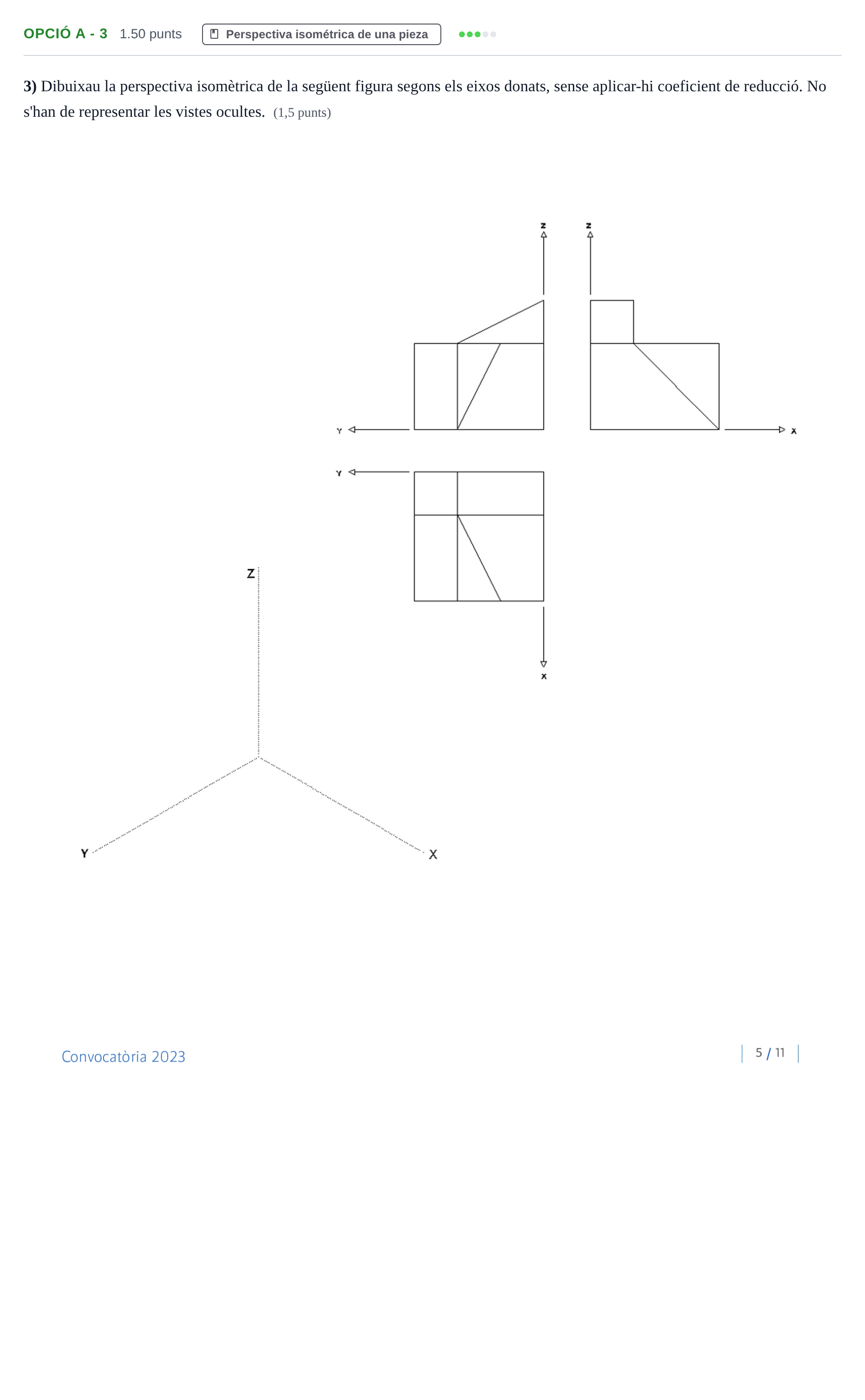

3) Dibuixau la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes. (1,5 punts)

Enunciado: Ejercicio Opció A - 3 · Dibujo técnico II PAU Baleares Ordinaria 2023

Solución

Según los criterios oficiales de corrección

3) Dibuixau la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes. (1,5 punts)

Solución: Representació en perspectiva isomètrica de la peça segons la disposició dels eixos X, Y i Z, mantenint les proporcions i mesures de les vistes (sense coeficient de reducció) i traçant únicament les arestes vistes corresponents als plans inclinats i superfícies prismàtiques.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
