Ejercicio Opció B - 3 · Dibujo técnico II PAU Baleares Extraordinaria 2023

Tema: Perspectiva isométrica de una pieza · Del examen Extraordinaria (2023)

Enunciado

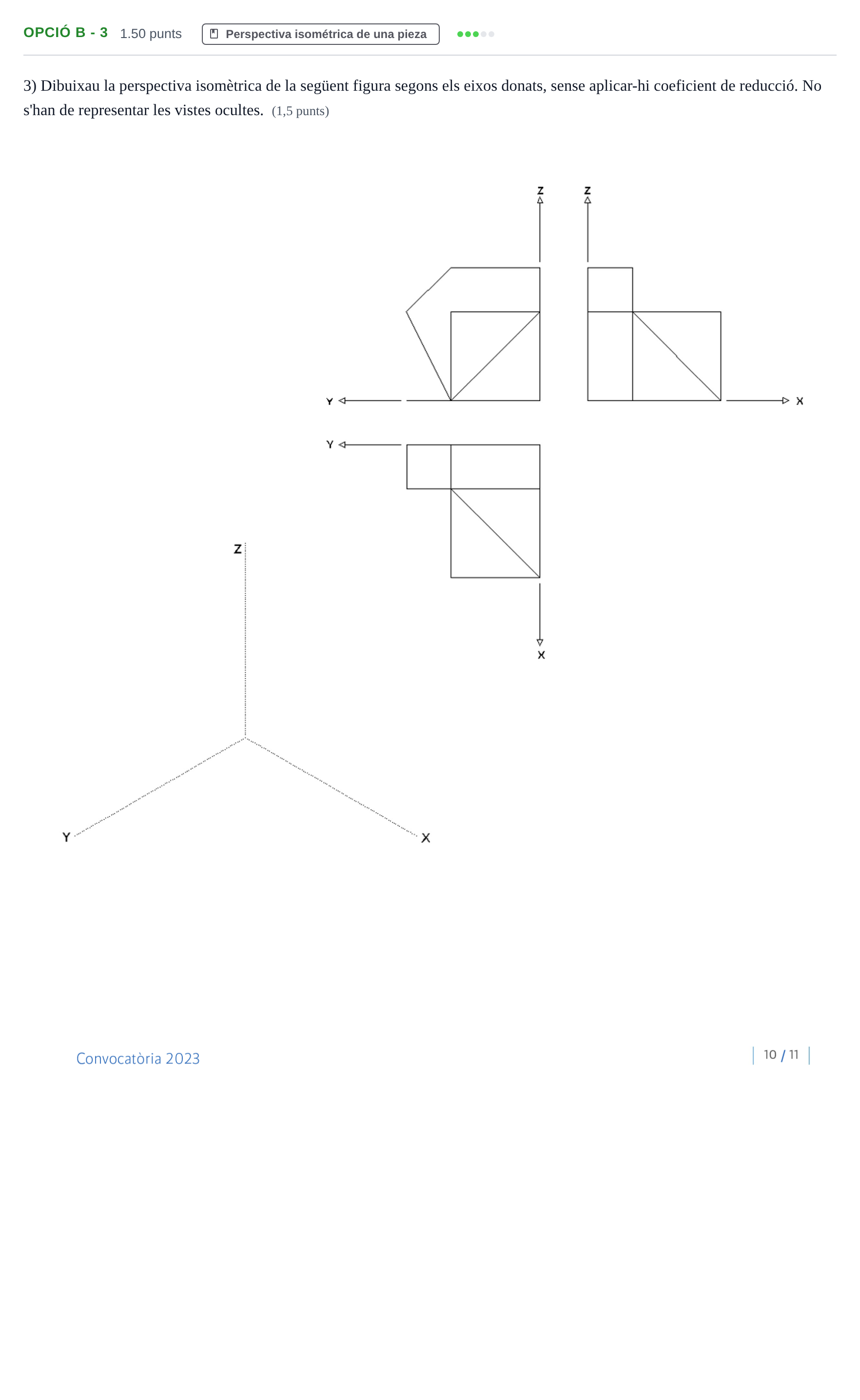

3) Dibuixau la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes. (1,5 punts)

Enunciado: Ejercicio Opció B - 3 · Dibujo técnico II PAU Baleares Extraordinaria 2023

Solución

Según los criterios oficiales de corrección

3) Dibuixau la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes.

Solución: Perspectiva isomètrica de la peça resolta segons els eixos proporcionats.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
