Pregunta 7 · Dibujo técnico II PAU Asturias Extraordinaria 2023

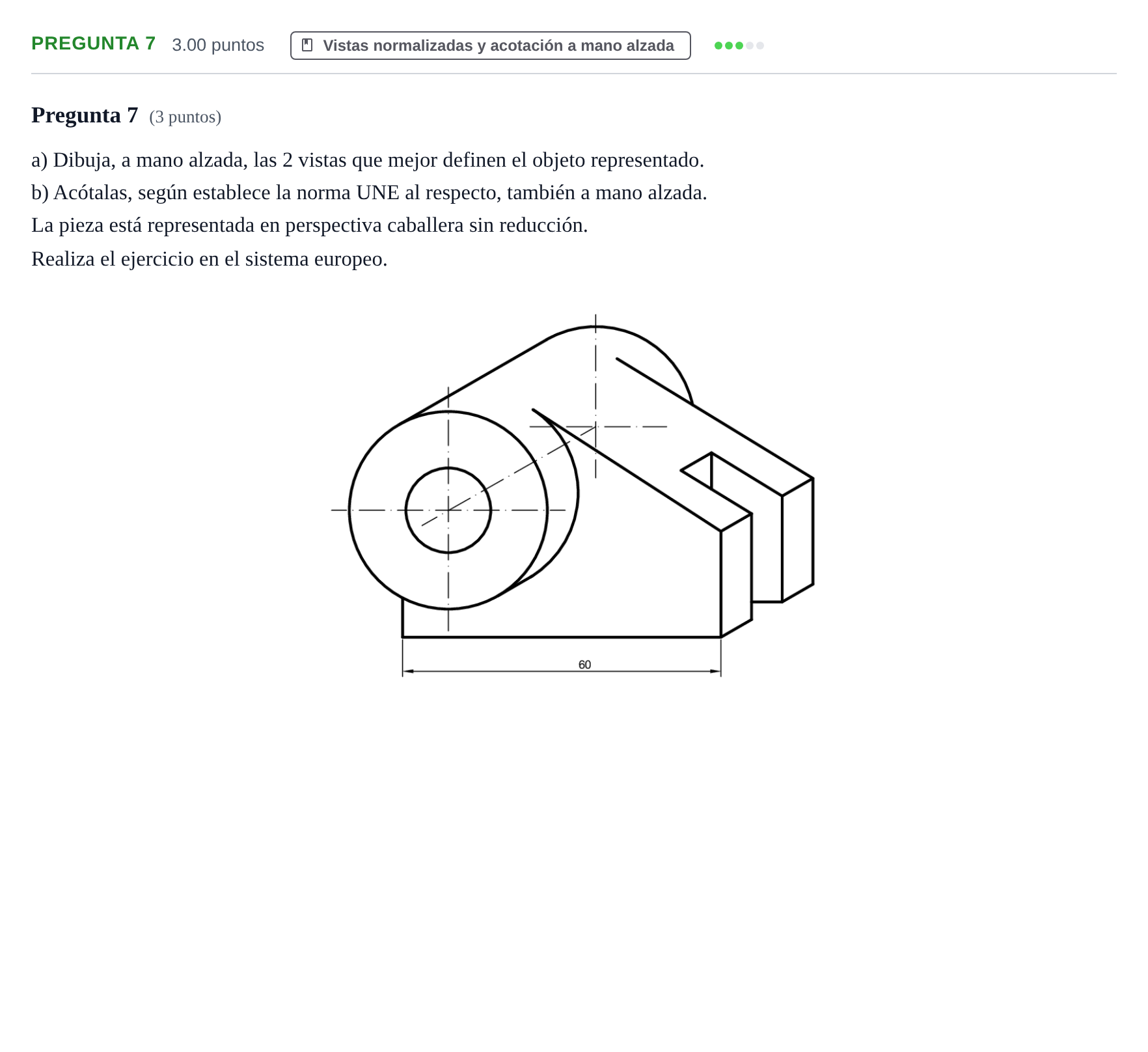

a) Dibuja, a mano alzada, las 2 vistas que mejor definen el objeto representado. b) Acótalas, según establece la norma UNE al respecto, también a mano alzada.

Solución: - Alzado: Muestra los dos círculos concéntricos (exterior $\varnothing 37$ e interior $\varnothing 16$), la rampa inclinada tangencial al cilindro exterior hasta la altura de $20\text{ mm}$, la base plana de longitud total $60\text{ mm}$, y la altura del eje a $27\text{ mm}$. Se indican con líneas discontinuas las partes ocultas de la ranura posterior. - Planta: Representa el ancho total ($32\text{ mm}$), el cilindro saliente, la ranura en U del extremo derecho (ancho $7\text{ mm}$, profundidad $13\text{ mm}$, espesor $20\text{ mm}$), y las aristas ocultas correspondientes al orificio y escalón interior. - Acotación UNE: Cotas funcionales de posición de centros ($27$, $13$), diámetros ($\varnothing 16$, $\varnothing 37$), dimensiones totales ($60$, $32$), y dimensiones de la ranura ($13$, $7$, $20$).
