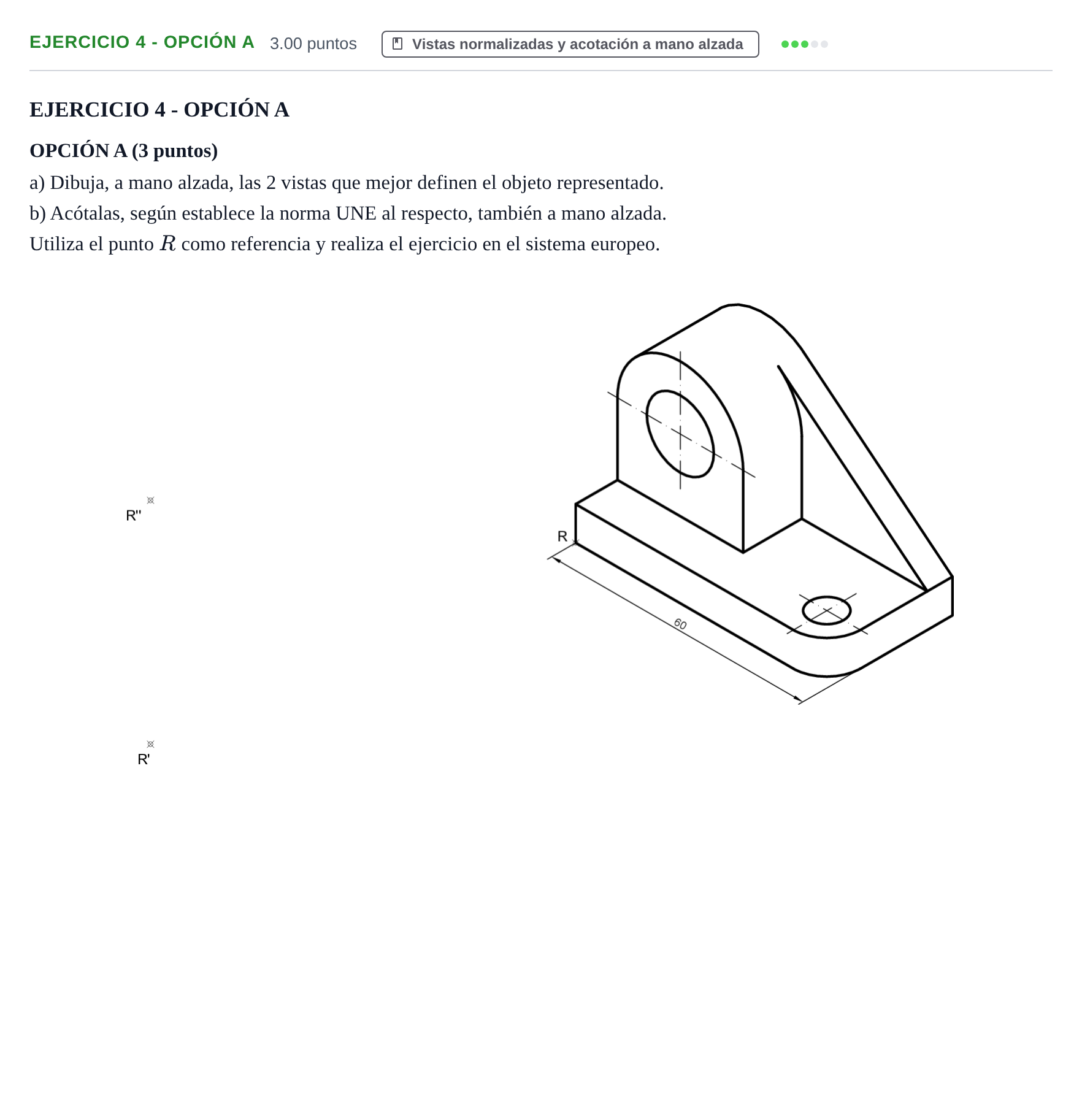

Ejercicio 4 - Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2021

a) Dibuja, a mano alzada, las 2 vistas que mejor definen el objeto representado. b) Acótalas, según establece la norma UNE al respecto, también a mano alzada.

Solución: Vistas ortogonales representadas a mano alzada y acotadas según norma UNE: - Alzado (referenciado en $R''$): contorno de la base con espesor, silueta redondeada de la orejeta cilíndrica con su taladro pasante horizontal de $\varnothing 16$, nervio inclinado de refuerzo, y líneas ocultas del taladro vertical de la base. - Planta (referenciada en $R'$): contorno rectangular de la base con esquinas redondeadas, taladro vertical acotado de radio y diámetro, proyección del cuerpo cilíndrico, nervio de espesor 6, y líneas ocultas del orificio horizontal. - Acotación: cotas funcionales de longitud (60), anchuras (30, 20), alturas (25, 8), diámetros y radios según norma UNE.
