Ejercicio 5. Opción A · Dibujo técnico II PAU Asturias Ordinaria 2026

Tema: Vistas normalizadas y acotación a mano alzada · Del examen Ordinaria (2026)

Enunciado

Ejercicio 5. Opción A

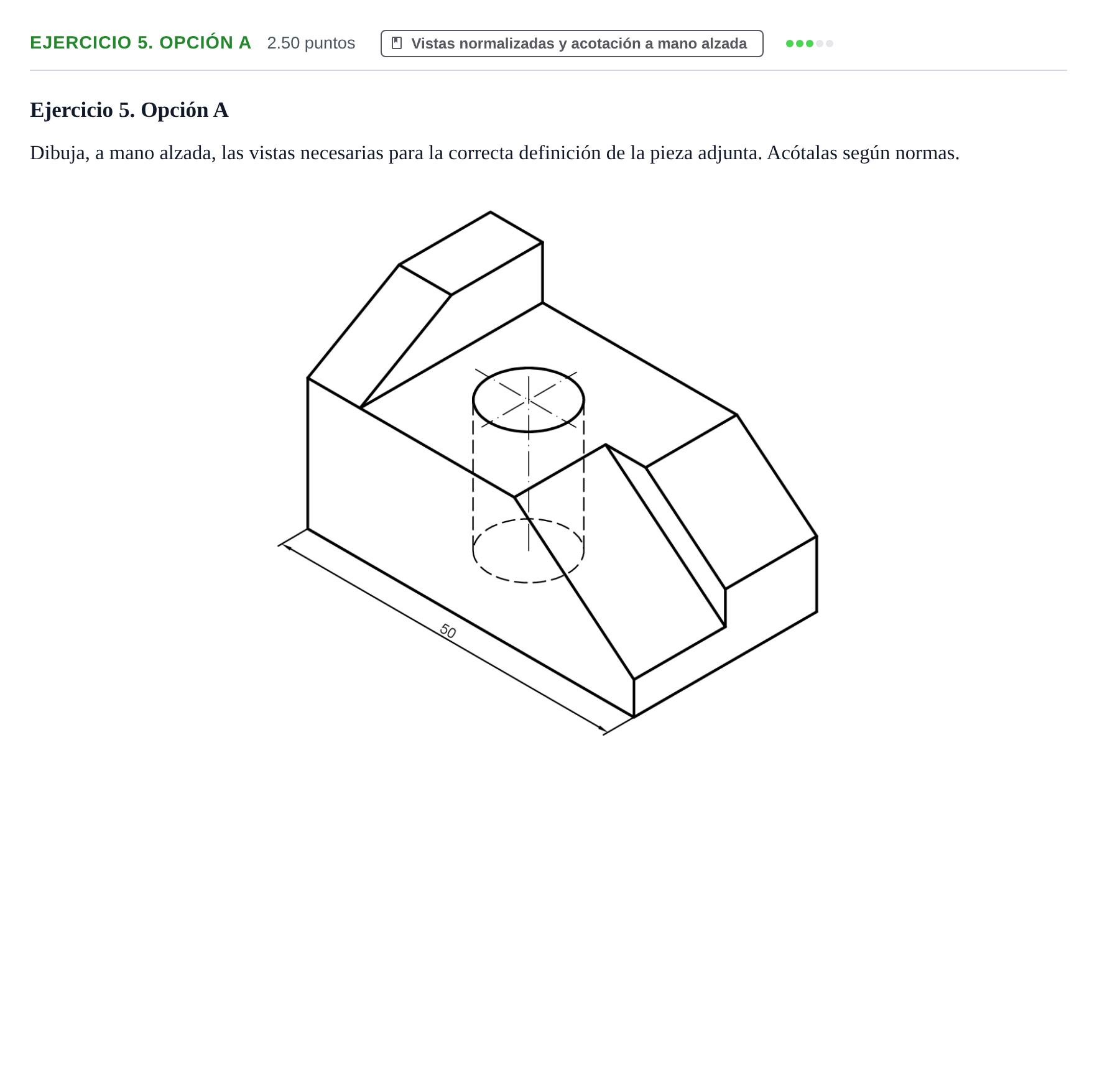

Dibuja, a mano alzada, las vistas necesarias para la correcta definición de la pieza adjunta. Acótalas según normas.

Enunciado: Ejercicio 5. Opción A · Dibujo técnico II PAU Asturias Ordinaria 2026

Solución

Según los criterios oficiales de corrección

Dibuja, a mano alzada, las vistas necesarias para la correcta definición de la pieza adjunta. Acótalas según normas.

Solución: Vistas diédricas a mano alzada (alzado, planta y perfil) con representación de aristas vistas, aristas ocultas del taladro vertical, ejes de simetría y acotación completa normalizada según UNE.
