Ejercicio 4 - Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2022

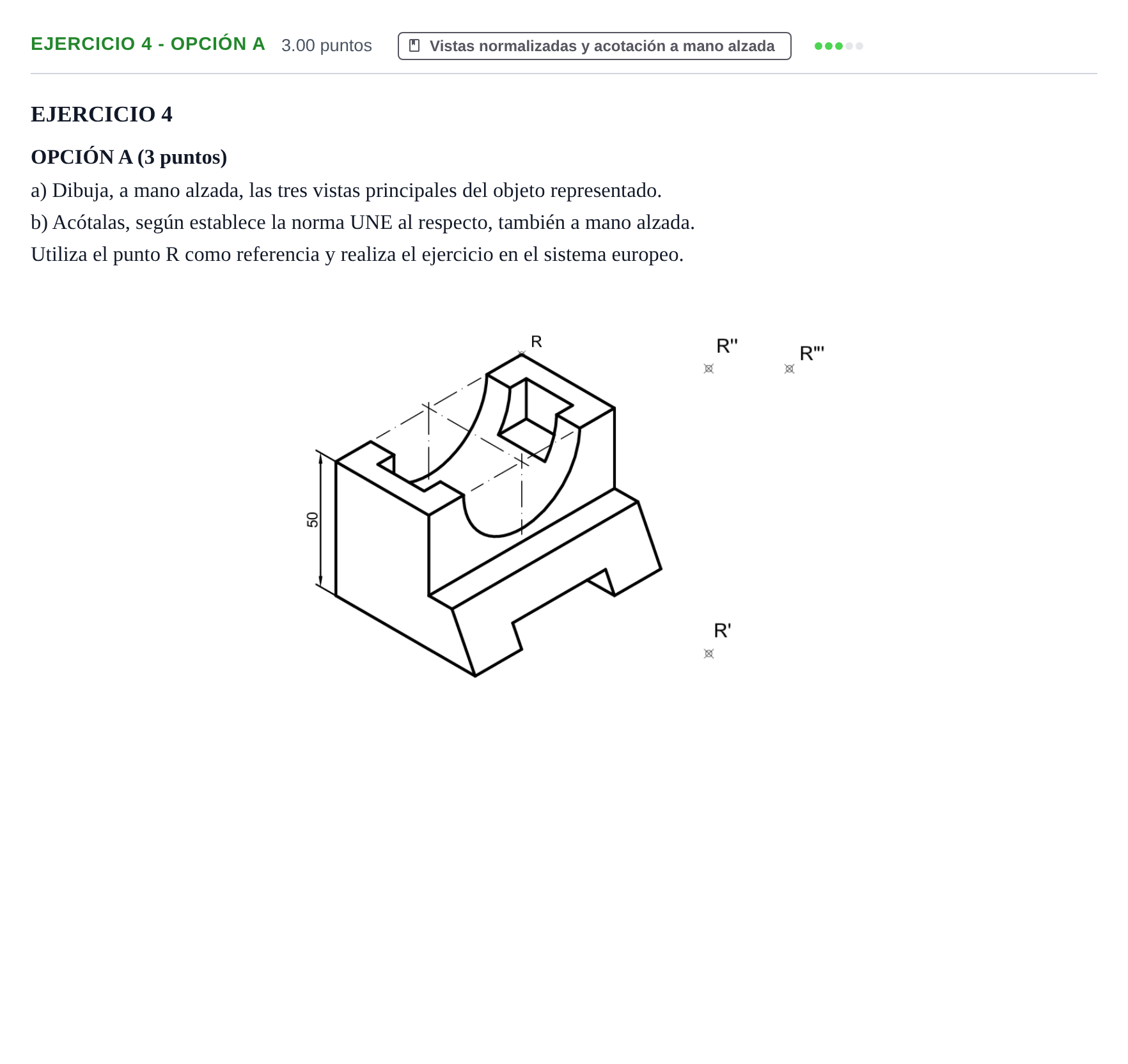

a) Dibuja, a mano alzada, las tres vistas principales del objeto representado. b) Acótalas, según establece la norma UNE al respecto, también a mano alzada.

Solución: Representación de las tres vistas normalizadas y su acotación: - Alzado ($R''$): vista frontal que muestra el arco semicilíndrico de radio 25, la ranura inferior y las líneas ocultas de los rebajes. - Planta ($R'$): situada debajo del alzado, con los dos orificios/rebajes rectangulares simétricos y la base. - Perfil ($R'''$): perfil izquierdo proyectado a la derecha, mostrando la silueta en L y las líneas ocultas correspondientes. - Acotación según norma UNE: cotas generales y de posición (50, 60, 80, radio 25, ranura 40, etc.) a mano alzada.
