Ejercicio 4 - Opción A · Dibujo técnico II PAU Asturias Ordinaria 2021
Tema: Vistas normalizadas y acotación a mano alzada · Del examen Ordinaria (2021)

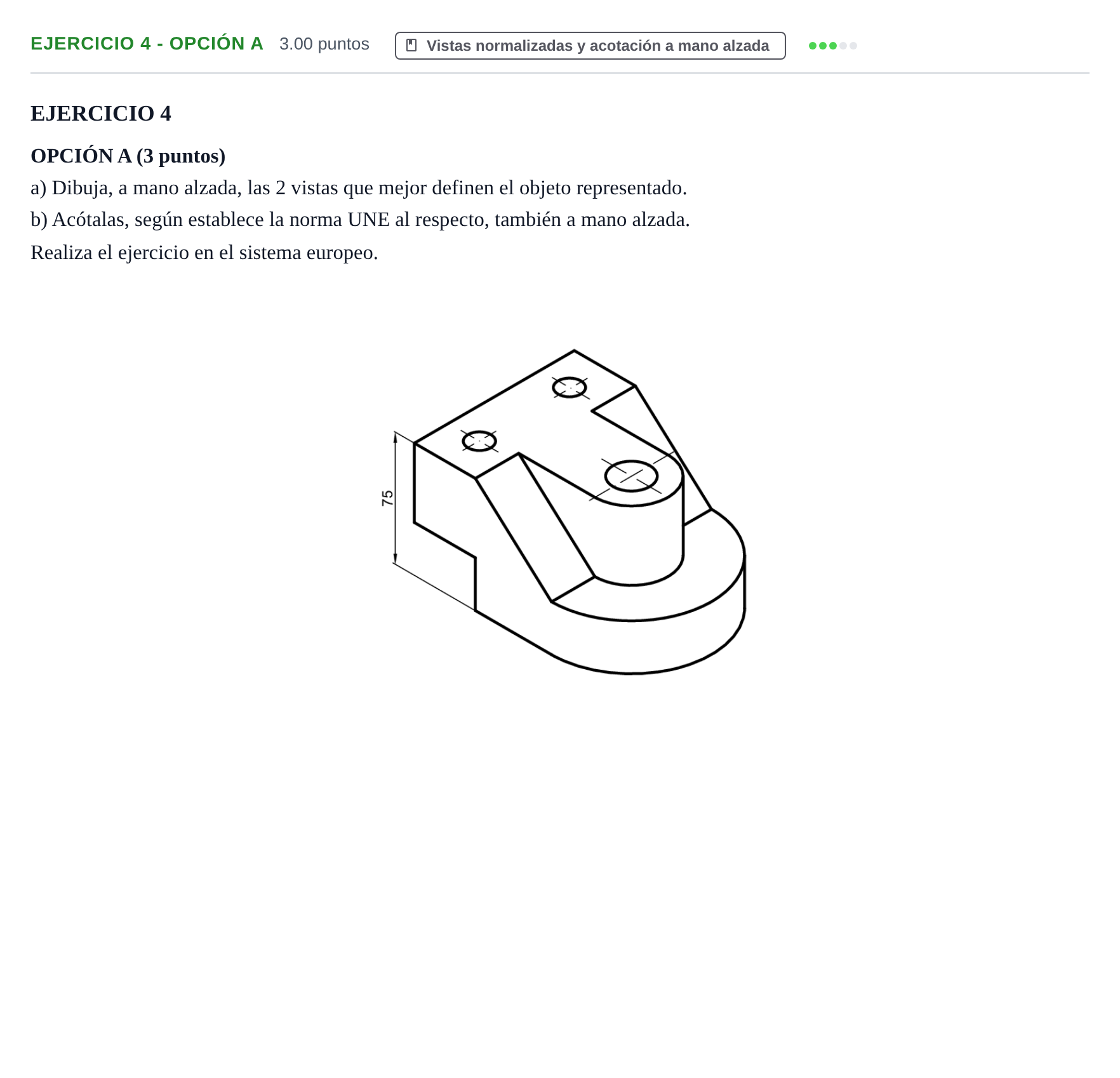

Enunciado
EJERCICIO 4
OPCIÓN A (3 puntos)
a) Dibuja, a mano alzada, las 2 vistas que mejor definen el objeto representado.
b) Acótalas, según establece la norma UNE al respecto, también a mano alzada.
Realiza el ejercicio en el sistema europeo.
Solución
Según los criterios oficiales de corrección
a) Dibuja, a mano alzada, las 2 vistas que mejor definen el objeto representado. b) Acótalas, según establece la norma UNE al respecto, también a mano alzada. Realiza el ejercicio en el sistema europeo.
Solución: Vistas normalizadas y acotación: - Alzado con líneas discontinuas de los taladros y perfil escalonado con plano inclinado. - Planta con la forma redondeada exterior y la posición exacta de los tres taladros y el chaflán/nervio. - Acotación completa conforme a la norma UNE (cotas de posición y dimensión de los centros de los taladros, radios y cotas totales).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
