Ejercicio 5. Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2025

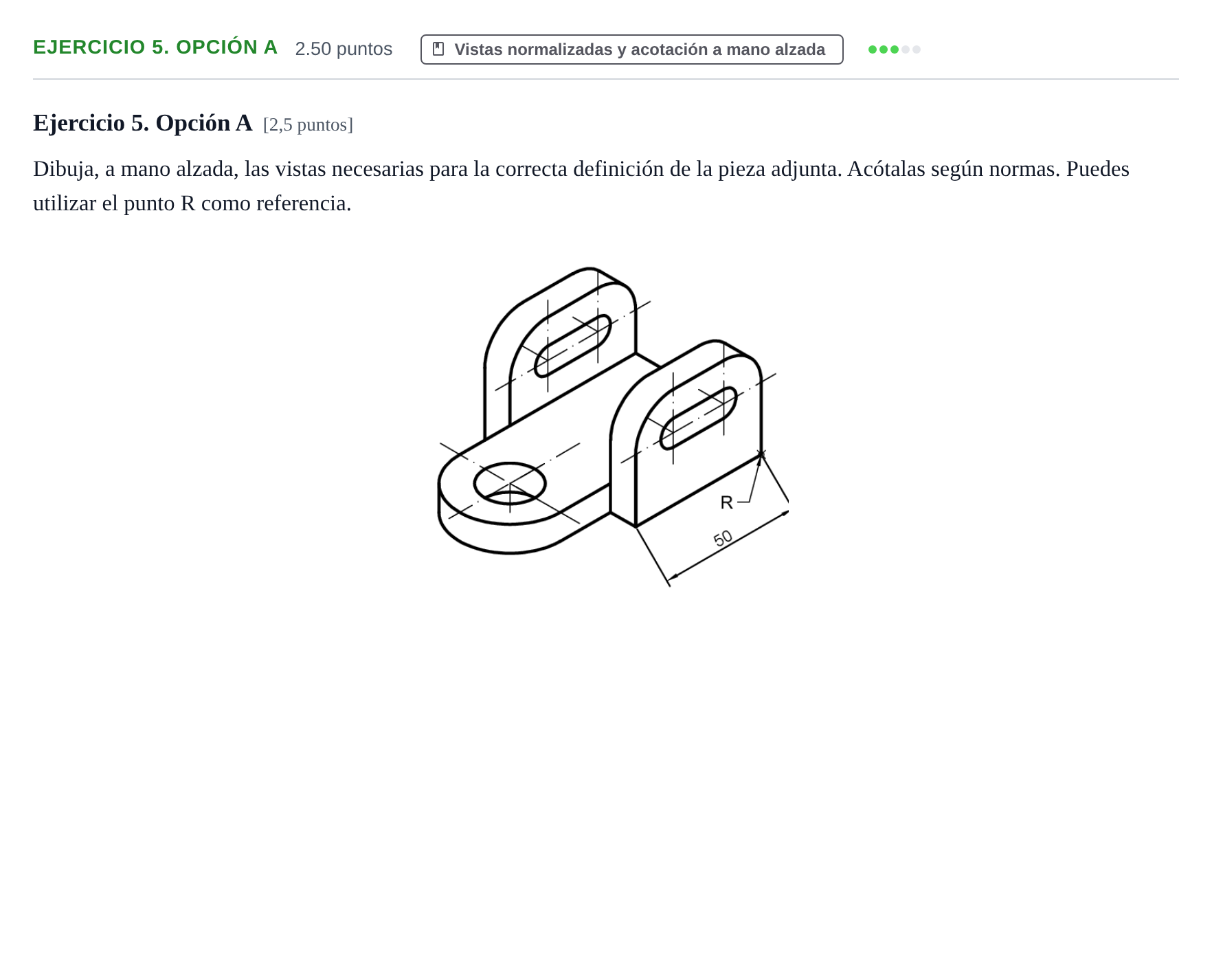

Dibuja, a mano alzada, las vistas necesarias para la correcta definición de la pieza adjunta. Acótalas según normas. Puedes utilizar el punto R como referencia.

Solución: Vistas a mano alzada y acotación normalizada: - Vistas: Planta y alzado (o perfil complementario si procede), indicando ejes de simetría y circunferencias, así como las líneas ocultas correspondientes a los agujeros y colisos. - Acotación según normas: Cotas funcionales de posición entre centros, radios de curvatura ($R20$, $R15$), diámetros ($\varnothing 20$), longitud y anchura total, y espesores de las partes planas.
