Pregunta 7 · Dibujo técnico II PAU Asturias Ordinaria 2023

Tema: Vistas normalizadas y acotación a mano alzada · Del examen Ordinaria (2023)

Enunciado

Pregunta 7 (3 puntos)

a) Dibuja, a mano alzada, las 2 vistas que mejor definen el objeto representado.

b) Acótalas, según establece la norma UNE al respecto, también a mano alzada.

Realiza el ejercicio en el sistema europeo.

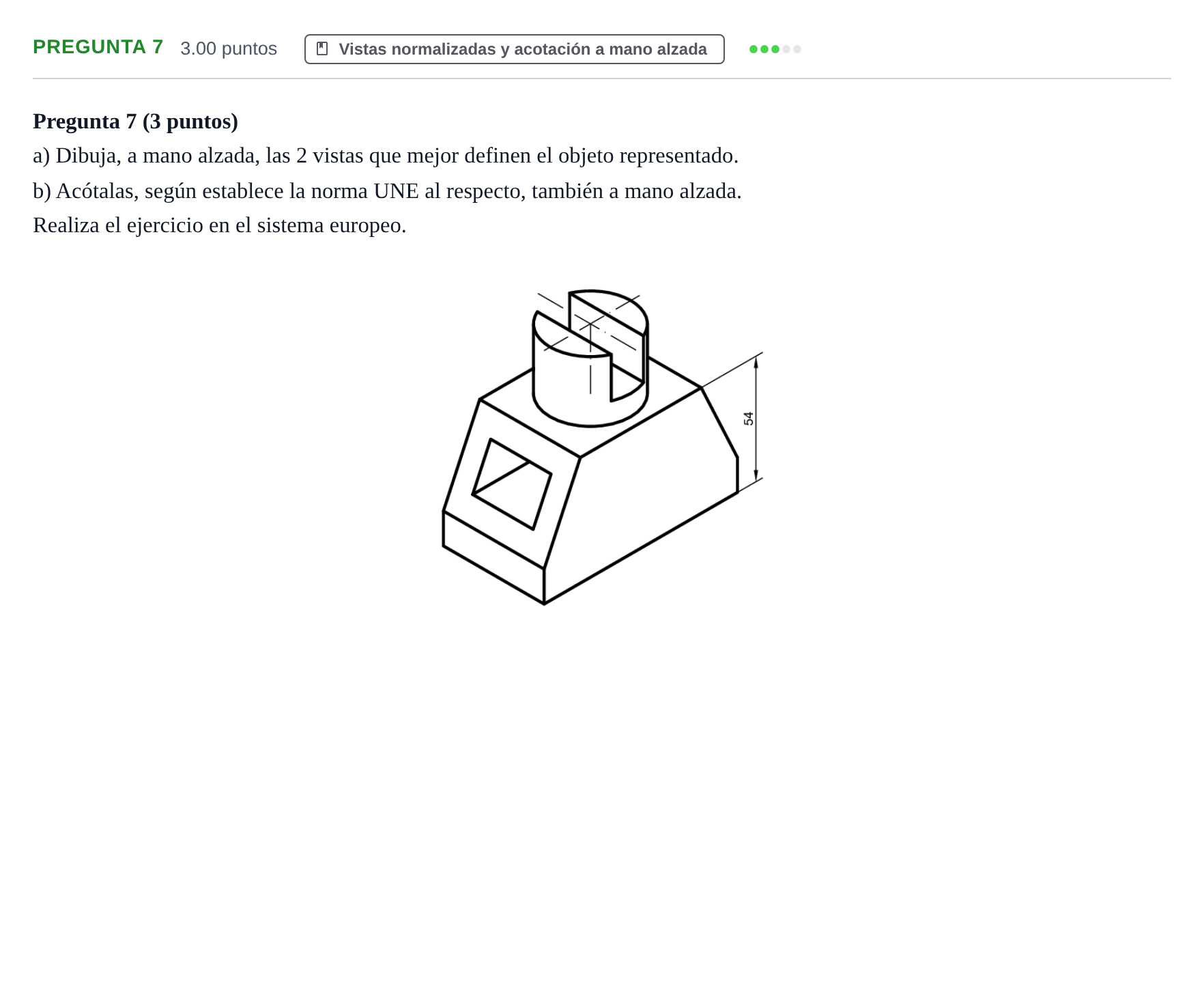

Enunciado: Pregunta 7 · Dibujo técnico II PAU Asturias Ordinaria 2023

Solución

Según los criterios oficiales de corrección

Dibuja a mano alzada las 2 vistas que mejor definen el objeto representado y acótalas según norma UNE en sistema europeo.

Solución: - Vistas: Alzado y planta en sistema europeo representando los contornos visibles, las aristas ocultas de la ranura/vaciados y los ejes de simetría. - Acotación: Cotas de dimensiones principales de la base (longitud total 96, ancho 50, altura 54), diámetros cilíndricos (∅40\varnothing 40), ranura superior (ancho 16, profundidad 20) y posiciones de vaciados.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
