Ejercicio 4 - Opción A · Dibujo técnico II PAU Asturias Ordinaria 2022
Tema: Vistas normalizadas y acotación a mano alzada · Del examen Ordinaria (2022)
Enunciado
EJERCICIO 4
OPCIÓN A (3 puntos)

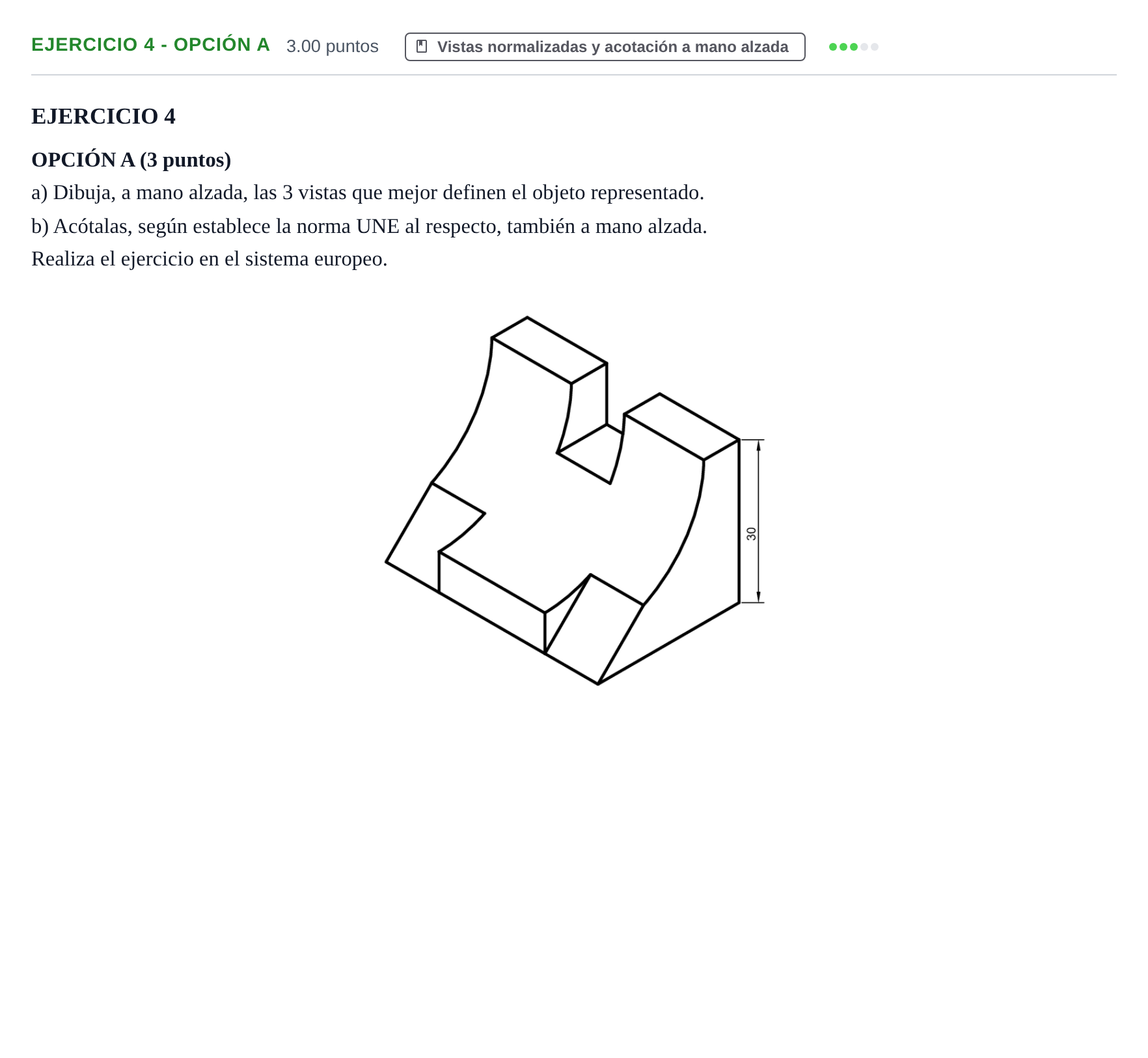

a) Dibuja, a mano alzada, las 3 vistas que mejor definen el objeto representado.
b) Acótalas, según establece la norma UNE al respecto, también a mano alzada.
Realiza el ejercicio en el sistema europeo.
Solución
Según los criterios oficiales de corrección
a) Dibuja, a mano alzada, las 3 vistas que mejor definen el objeto representado. b) Acótalas, según establece la norma UNE al respecto, también a mano alzada. Realiza el ejercicio en el sistema europeo.
Solución: Representación a mano alzada de las tres vistas diédricas (alzado, planta y perfil izquierdo) en el sistema europeo, con ejes de simetría y acotación completa según las normas UNE.
