Pregunta 7 · Dibujo técnico II PAU Asturias Extraordinaria 2024

Tema: Vistas normalizadas y acotación a mano alzada · Del examen Extraordinaria (2024)

Enunciado

Pregunta 7 [2,5 puntos]

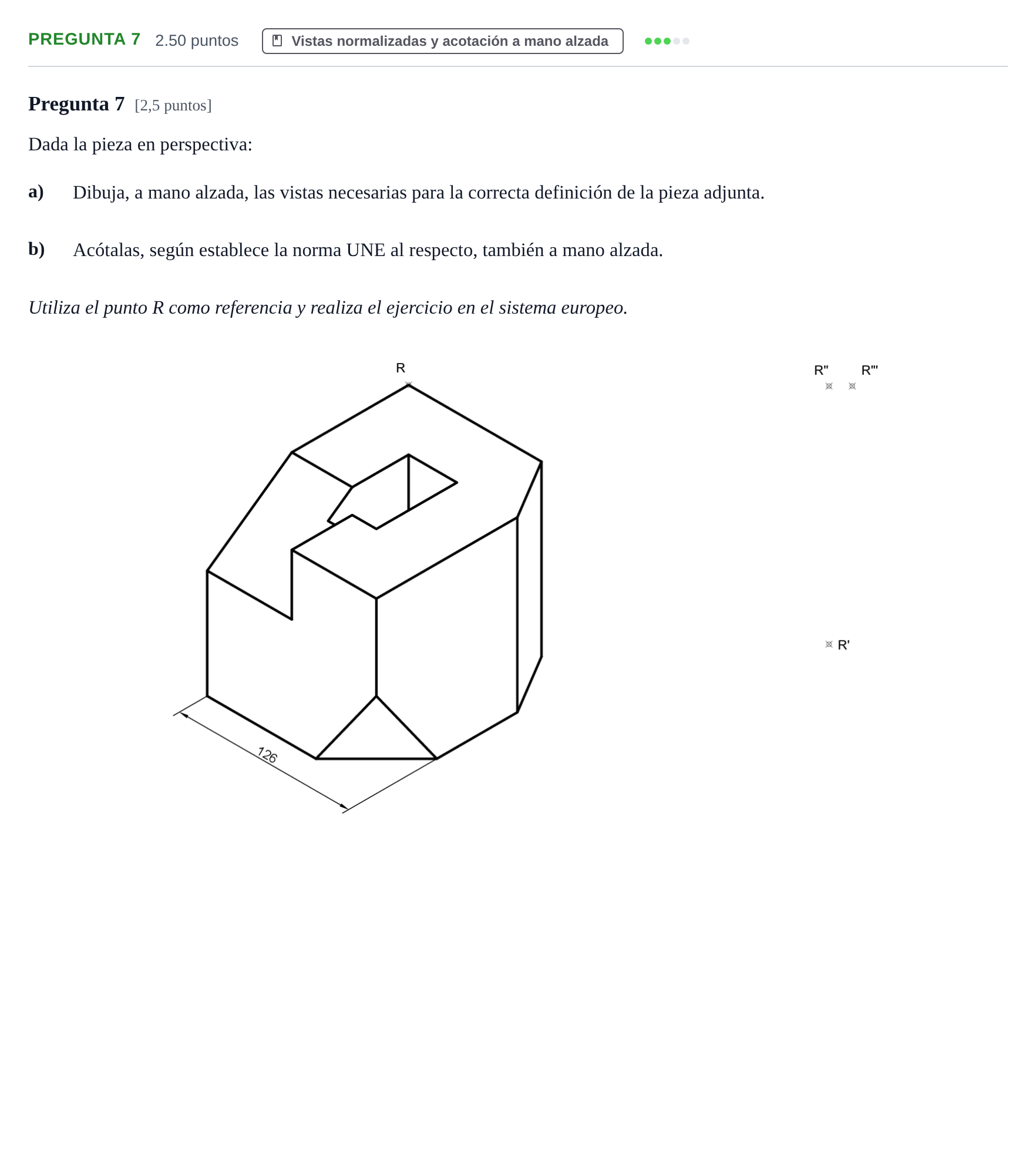

Dada la pieza en perspectiva:

a)

Dibuja, a mano alzada, las vistas necesarias para la correcta definición de la pieza adjunta.

b)

Acótalas, según establece la norma UNE al respecto, también a mano alzada.

Utiliza el punto R como referencia y realiza el ejercicio en el sistema europeo.

Enunciado: Pregunta 7 · Dibujo técnico II PAU Asturias Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

a) Dibuja, a mano alzada, las vistas necesarias para la correcta definición de la pieza adjunta. b) Acótalas, según establece la norma UNE al respecto, también a mano alzada.

Solución: Vistas diédricas en sistema europeo (alzado R'', planta R' y perfil izquierdo colocado a la derecha R''') con todas las líneas vistas y ocultas representadas a mano alzada, y acotación completa conforme a norma UNE.
