Ejercicio 3 - Opción A · Dibujo técnico II PAU Asturias Ordinaria 2021

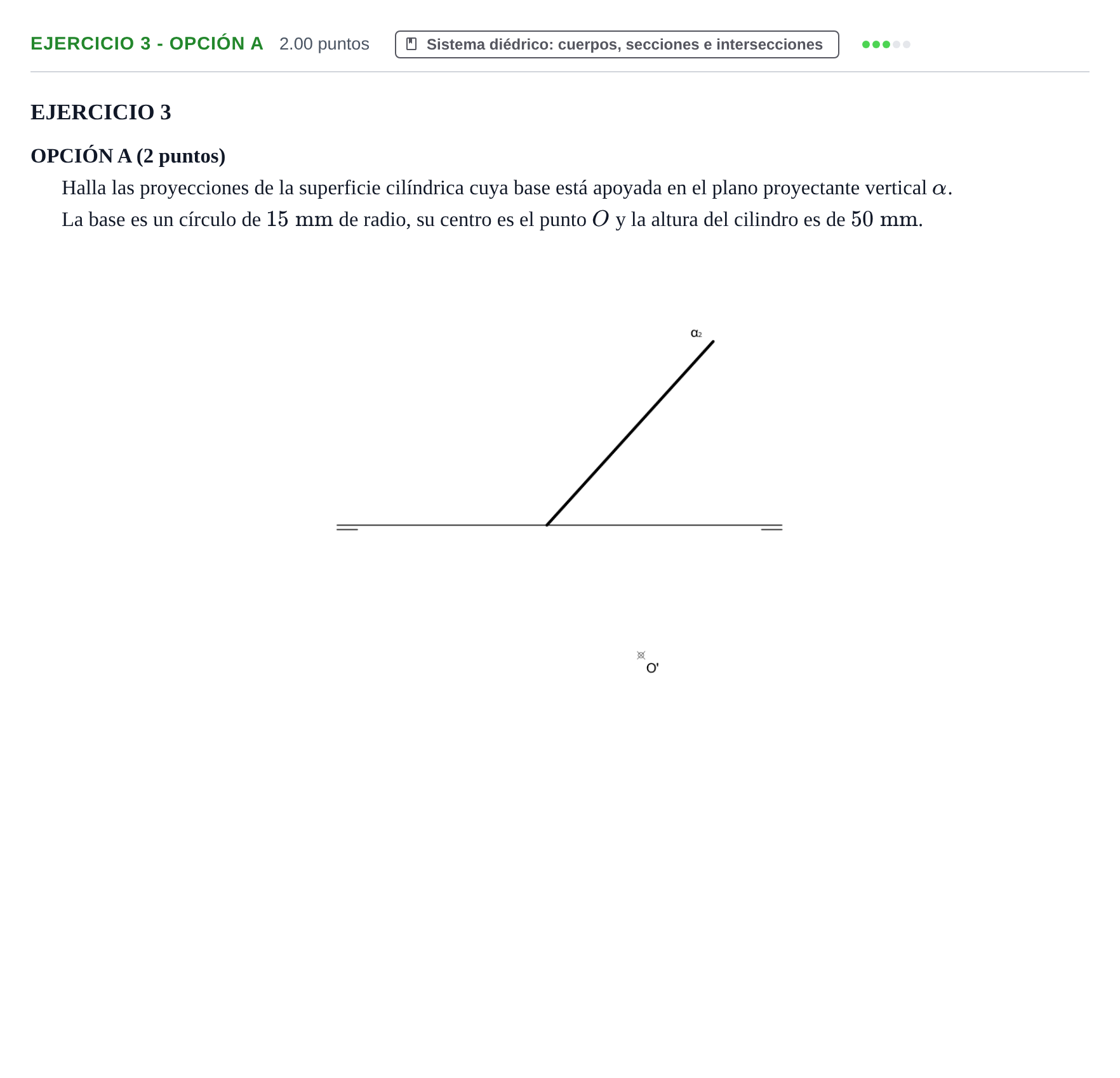

Halla las proyecciones de la superficie cilíndrica cuya base está apoyada en el plano proyectante vertical α. La base es un círculo de 15 mm de radio, su centro es el punto O y la altura del cilindro es de 50 mm.

Solución: 1. Se halla la proyección vertical $O''$ sobre la traza $\alpha_2$. 2. En proyección vertical, la base se proyecta directamente sobre $\alpha_2$ como un segmento de longitud igual al diámetro ($30\text{ mm}$) centrado en $O''$. 3. Se abate la base circular sobre el plano horizontal o vertical para determinar los ejes de la elipse en proyección horizontal (eje mayor igual al diámetro verdadero de $30\text{ mm}$, eje menor proyectado). 4. A partir de la base, se trazan las generatrices perpendiculares al plano proyectante vertical (rectas paralelas a la línea de tierra en proyección horizontal o perpendiculares a $\alpha_2$ en proyección vertical), llevando la longitud de $50\text{ mm}$ en verdadera magnitud en proyección vertical para definir la otra base y el contorno aparente.
