Pregunta 6 · Dibujo técnico II PAU Asturias Extraordinaria 2023

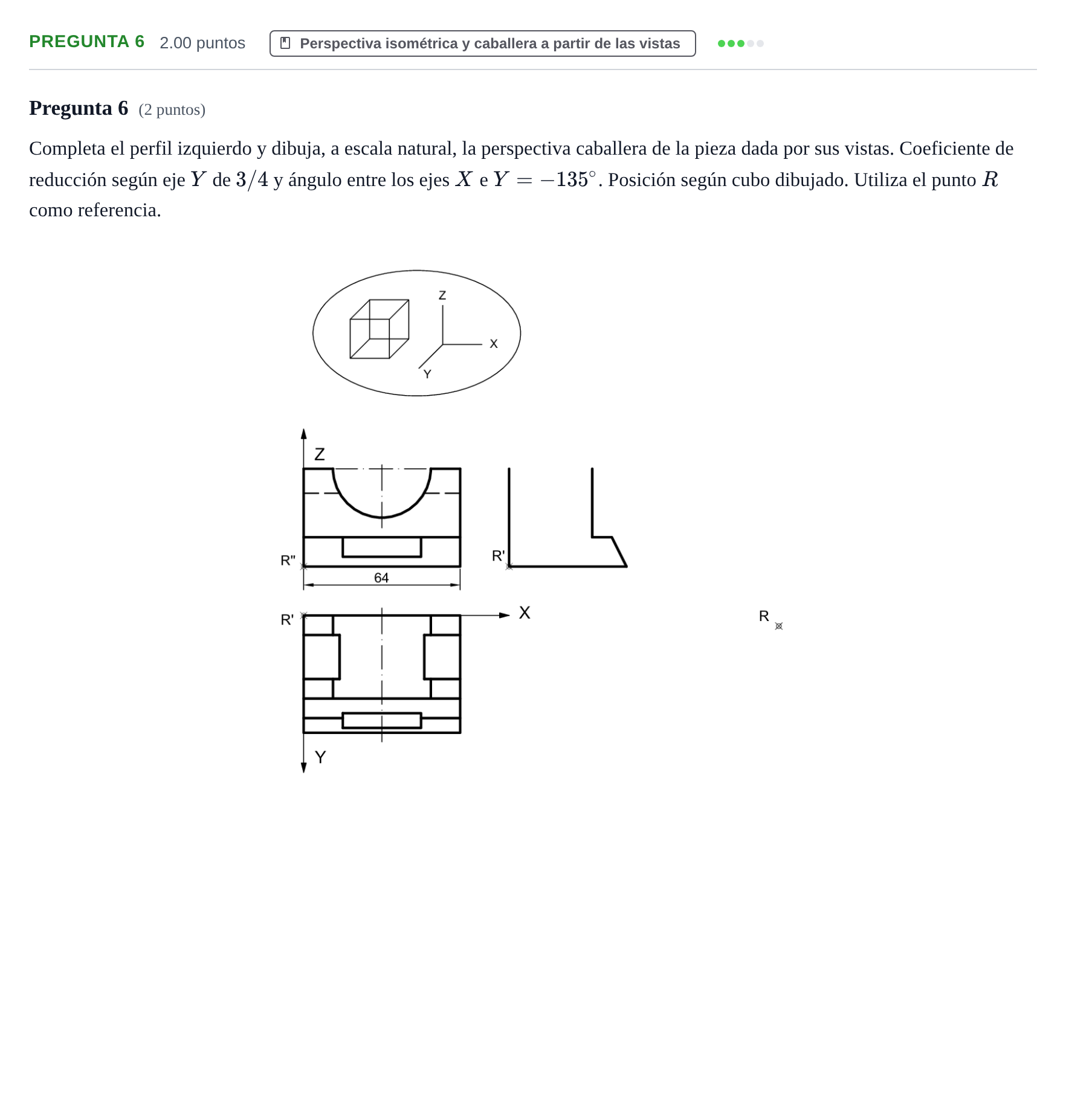

Completa el perfil izquierdo y dibuja, a escala natural, la perspectiva caballera de la pieza dada por sus vistas. Coeficiente de reducción según eje Y de 3/4 y ángulo entre los ejes X e Y = -135°. Posición según cubo dibujado. Utiliza el punto R como referencia.

Solución: 1. Completar el perfil izquierdo incorporando el rebaje superior central y la arista discontinua del fondo. 2. Trazar los ejes de perspectiva caballera ($X$, $Z$ ortogonales a $90^\circ$; $Y$ a $135^\circ$). 3. Situar el punto de referencia $R$ y construir la caja envolvente de la pieza aplicando reducción $3/4$ a las medidas sobre el eje $Y$. 4. Dibujar las caras frontales en verdadera magnitud (en el plano $XZ$) y fugar los vértices en la dirección del eje $Y$. 5. Representar la cavidad semicilíndrica y el cajeado frontal con sus aristas visibles.
