Pregunta 6 · Dibujo técnico II PAU Asturias Extraordinaria 2024

Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Extraordinaria (2024)

Enunciado

Pregunta 6 [2,5 puntos]

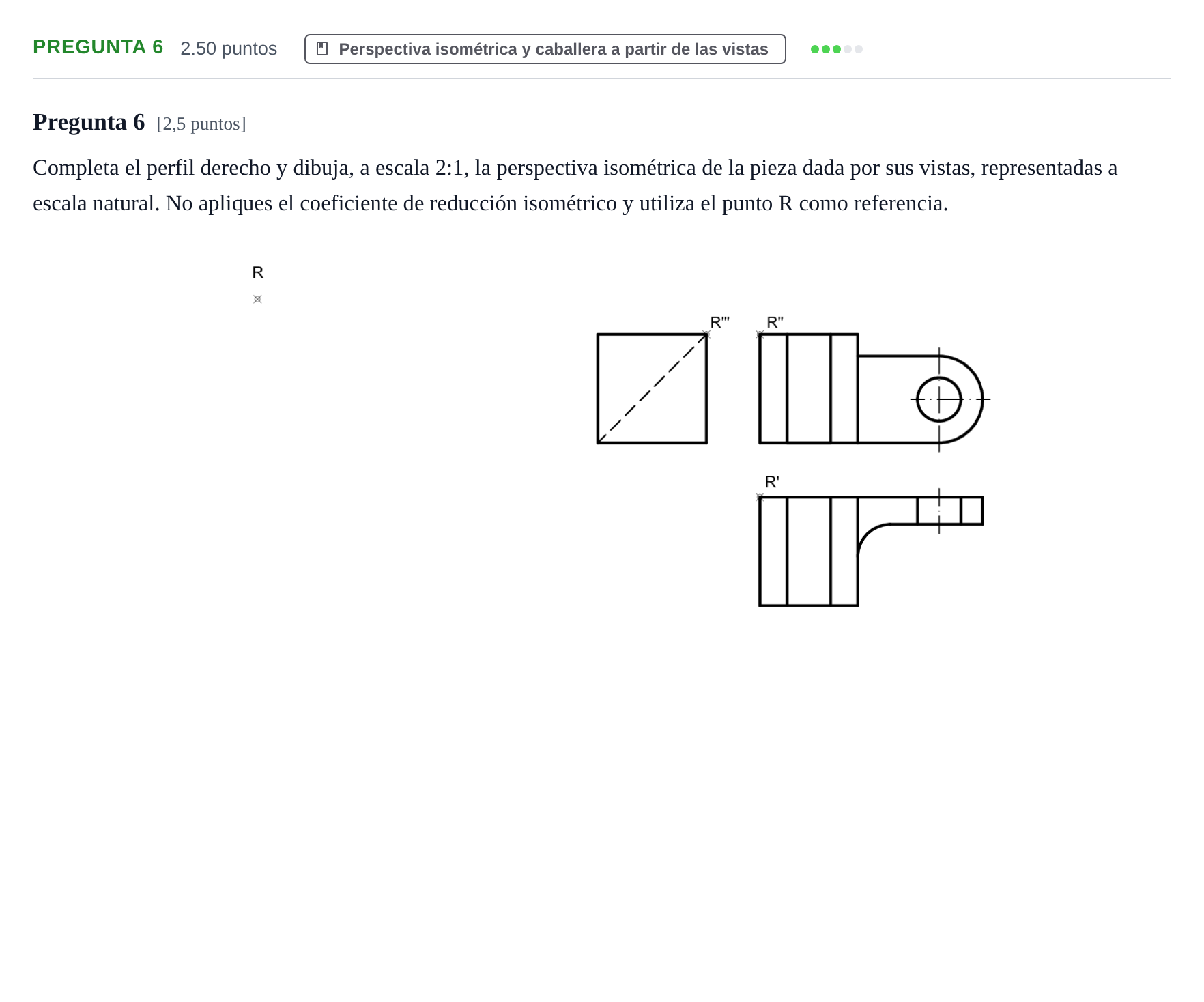

Completa el perfil derecho y dibuja, a escala 2:1, la perspectiva isométrica de la pieza dada por sus vistas, representadas a escala natural. No apliques el coeficiente de reducción isométrico y utiliza el punto R como referencia.

Enunciado: Pregunta 6 · Dibujo técnico II PAU Asturias Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

Completa el perfil derecho y dibuja, a escala 2:1, la perspectiva isométrica de la pieza dada por sus vistas.

Solución: Perfil derecho completado con la arista oculta y la ranura en bisel/muesca, y perspectiva isométrica de la pieza ampliada a escala 2:1 partiendo del vértice R de referencia.
