Ejercicio 3 - Opción B · Dibujo técnico II PAU Asturias Extraordinaria 2021
Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Extraordinaria (2021)
Enunciado

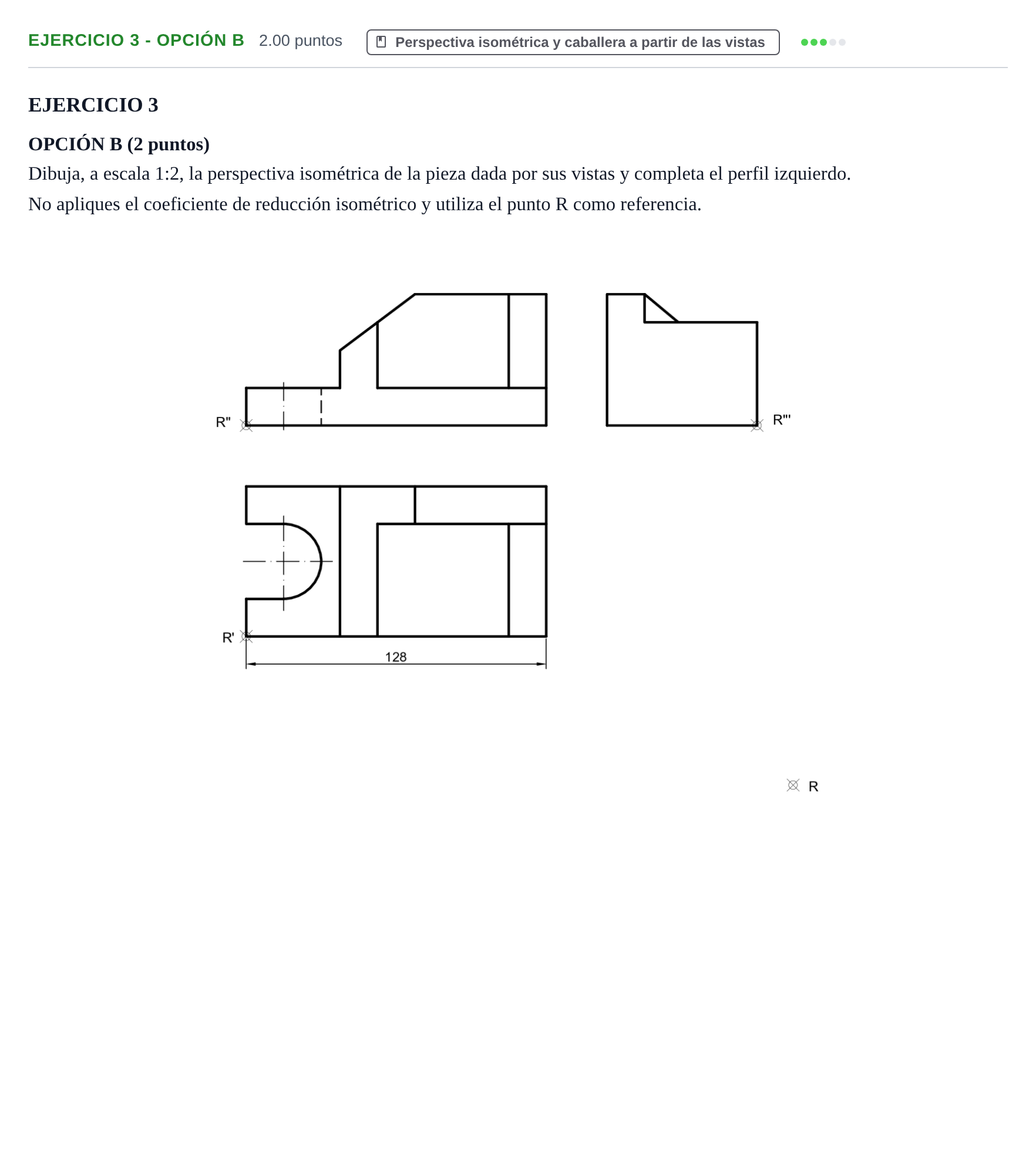

EJERCICIO 3
OPCIÓN B (2 puntos)
Dibuja, a escala 1:2, la perspectiva isométrica de la pieza dada por sus vistas y completa el perfil izquierdo.
No apliques el coeficiente de reducción isométrico y utiliza el punto R como referencia.
Solución
Según los criterios oficiales de corrección
Dibuja, a escala 1:2, la perspectiva isométrica de la pieza dada por sus vistas y completa el perfil izquierdo. No apliques el coeficiente de reducción isométrico y utiliza el punto R como referencia.
Solución: Resolución gráfica oficial: - Completar el perfil izquierdo: Trazado de las líneas ocultas correspondientes al vaciado cilíndrico en el perfil izquierdo. - Perspectiva isométrica: Representación de la pieza a escala 1:2 a partir del vértice de referencia , dibujando los planos inclinados, el hueco cilíndrico semicircular frontal y los diversos escalonamientos sin aplicar reducción isométrica.
