Ejercicio 3 - Opción B · Dibujo técnico II PAU Asturias Ordinaria 2022

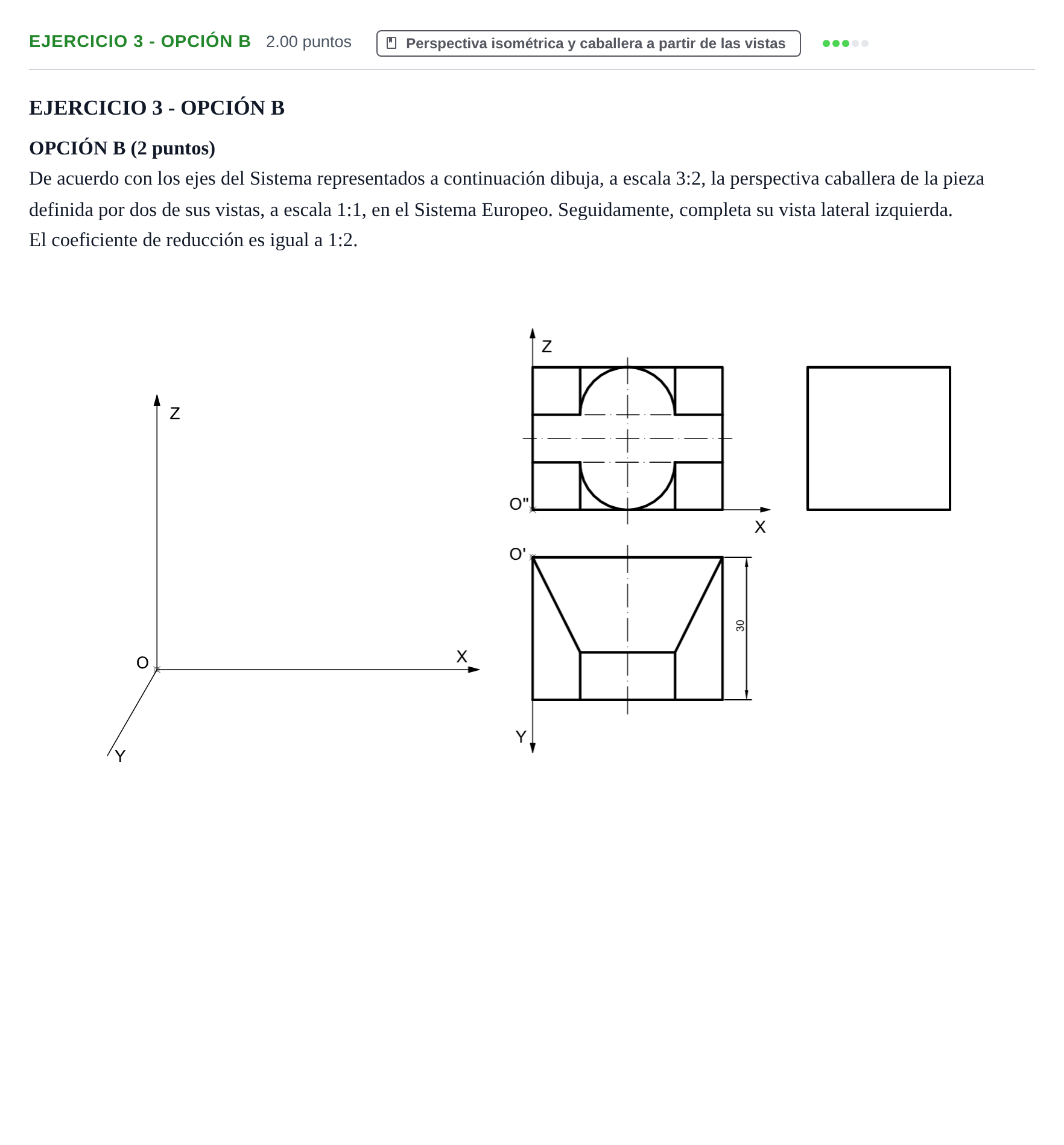

De acuerdo con los ejes del Sistema representados a continuación dibuja, a escala 3:2, la perspectiva caballera de la pieza definida por dos de sus vistas, a escala 1:1, en el Sistema Europeo. Seguidamente, completa su vista lateral izquierda. El coeficiente de reducción es igual a 1:2.

Solución: Construcción gráfica: 1. Representación en perspectiva caballera: aplicar escala $3:2$ a las cotas $X$ y $Z$, y multiplicar las dimensiones del eje $Y$ por el factor de escala $3/2$ y por el coeficiente de reducción $1/2$ (factor neto de $3/4$). 2. Dibujo de las partes prismáticas y cilíndricas exteriores e interiores. 3. Completar la vista lateral izquierda en el cuadro dispuesto, representando la ranura pasante y las aristas vistas y ocultas correspondientes a las caras inclinadas y cilindro.
