Ejercicio 4. Opción B · Dibujo técnico II PAU Asturias Extraordinaria 2025

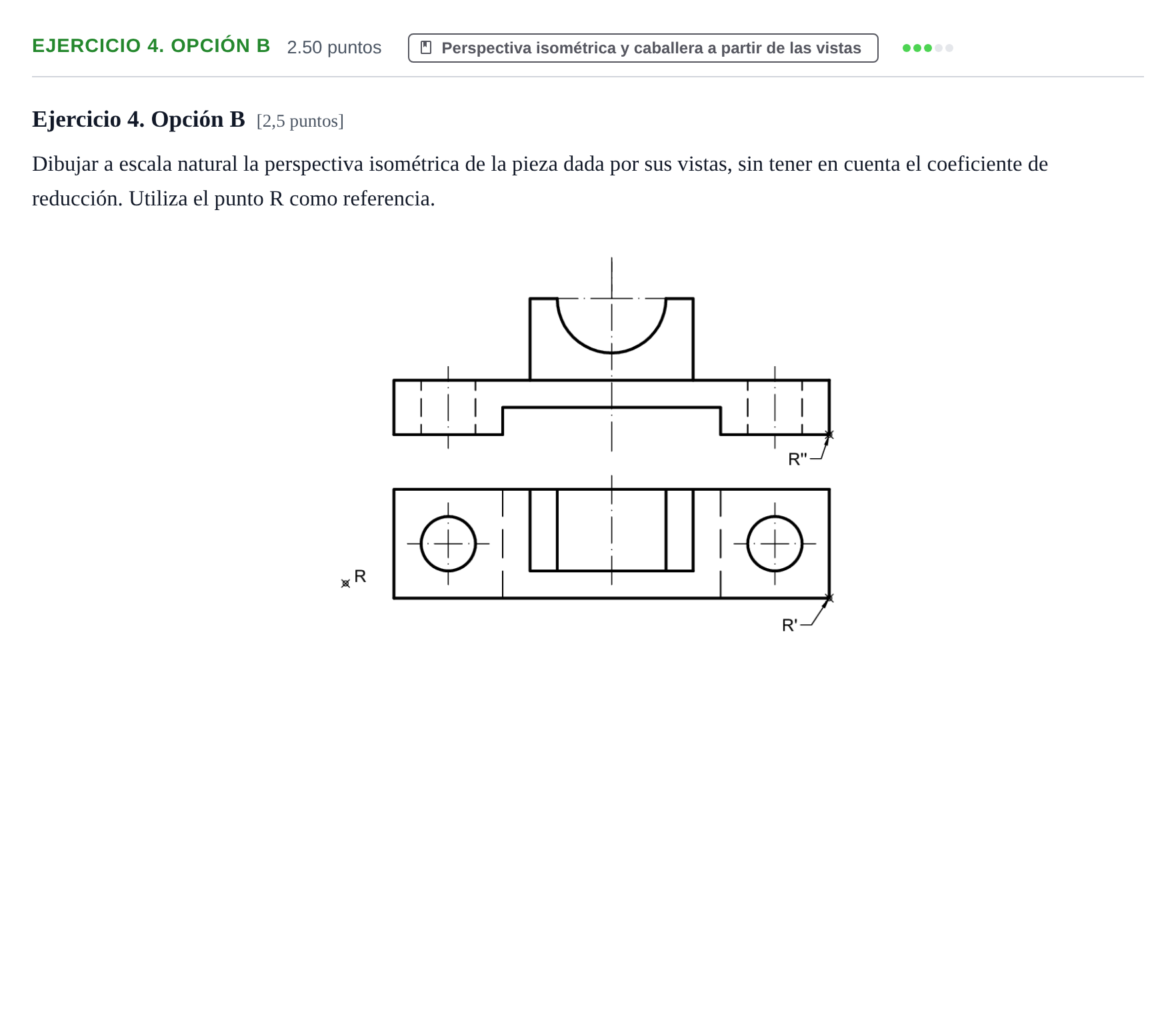

Dibujar a escala natural la perspectiva isométrica de la pieza dada por sus vistas, sin tener en cuenta el coeficiente de reducción. Utiliza el punto R como referencia.

Solución: Perspectiva isométrica a escala natural a partir de R: - Representación isométrica del prisma base rectangular con su rebaje o acanaladura longitudinal inferior. - Los dos orificios pasantes verticales situados en los extremos del soporte. - Cuerpo prismático central recrecido con acanaladura cilíndrica semicircular superior. - Todas las medidas reproducidas a escala 1:1 sobre los ejes isométricos sin reducción.
