Pregunta 6 · Dibujo técnico II PAU Asturias Ordinaria 2023

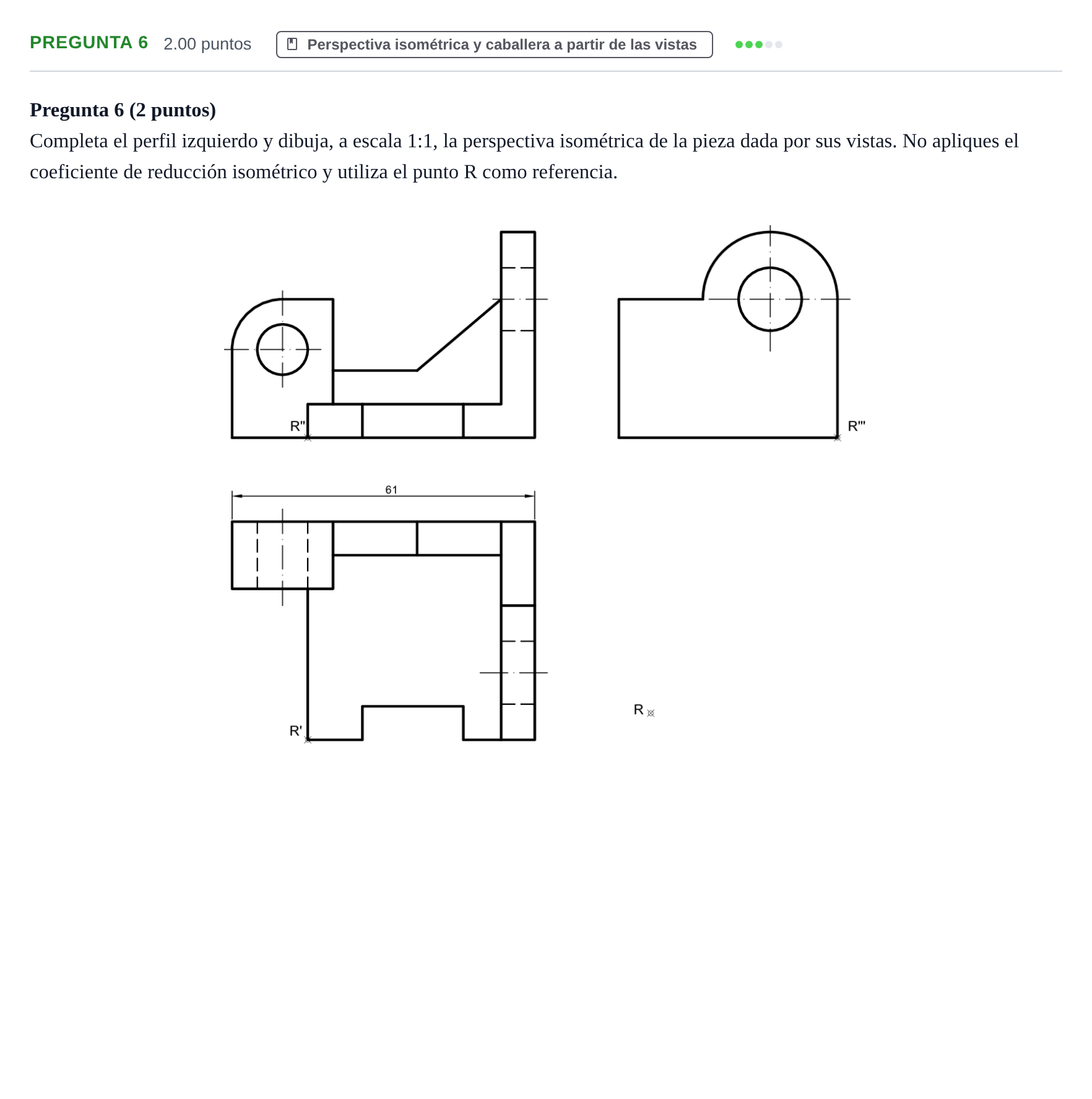

Completa el perfil izquierdo y dibuja, a escala 1:1, la perspectiva isométrica de la pieza dada por sus vistas a partir de R.

Solución: - Perfil completado: Incorporación de las líneas discontinuas de aristas ocultas del vaciado cilíndrico/escalonado y límites de partes no visibles. - Perspectiva isométrica: Construcción de los prismas y formas redondeadas en los tres ejes a partir del punto de referencia $R$, manteniendo proporciones a escala 1:1 sin reducción.
