Ejercicio 3 - Opción B · Dibujo técnico II PAU Asturias Extraordinaria 2022

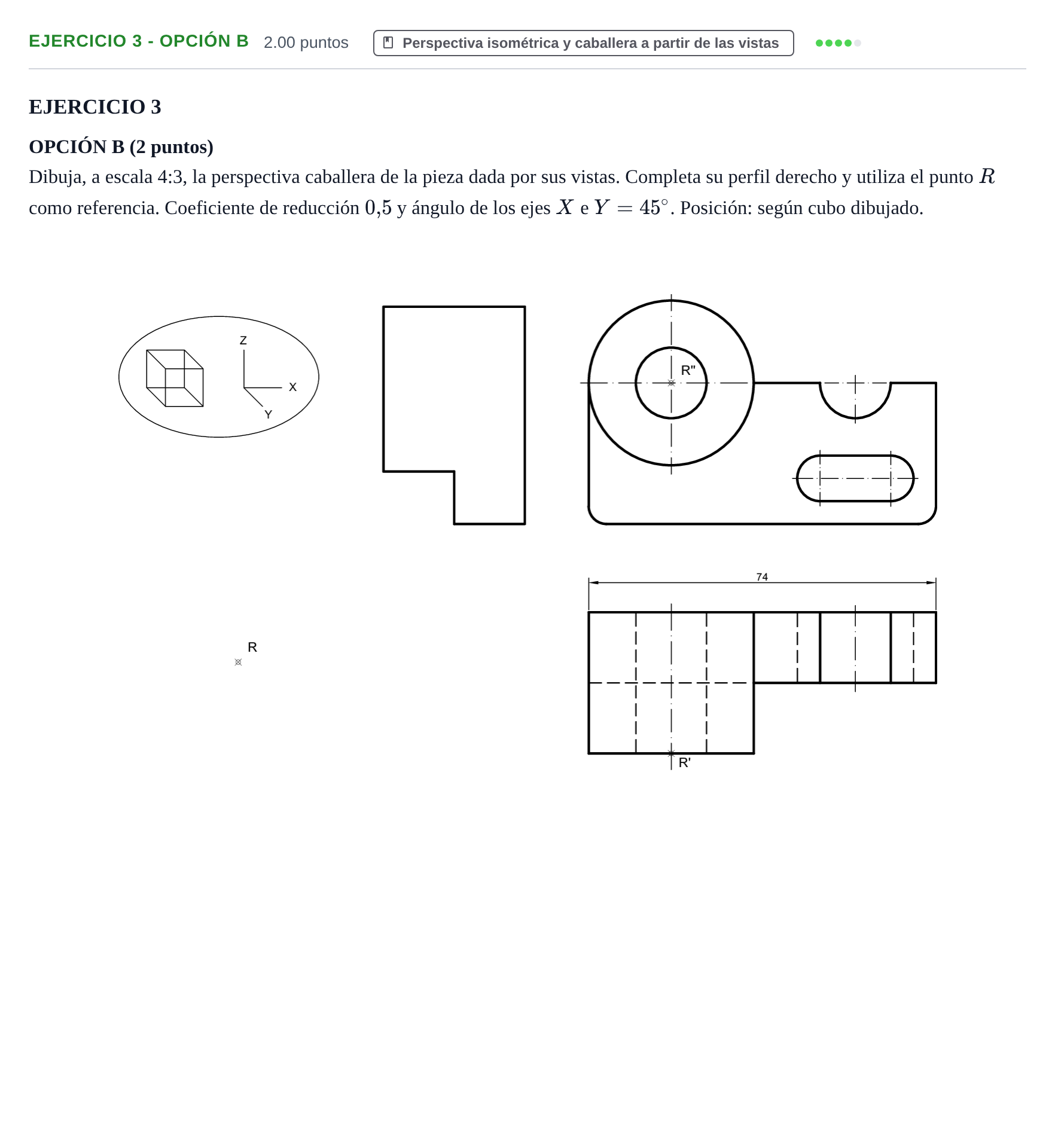

Dibuja, a escala 4:3, la perspectiva caballera de la pieza dada por sus vistas. Completa su perfil derecho y utiliza el punto R como referencia.

Solución: Perfil derecho completado con líneas discontinuas de las formas ocultas y perspectiva caballera trazada con el coeficiente de reducción $0{,}5$ en el eje $Y$ y escala 4:3.
