Ejercicio 3 - Opción B · Dibujo técnico II PAU Asturias Ordinaria 2021

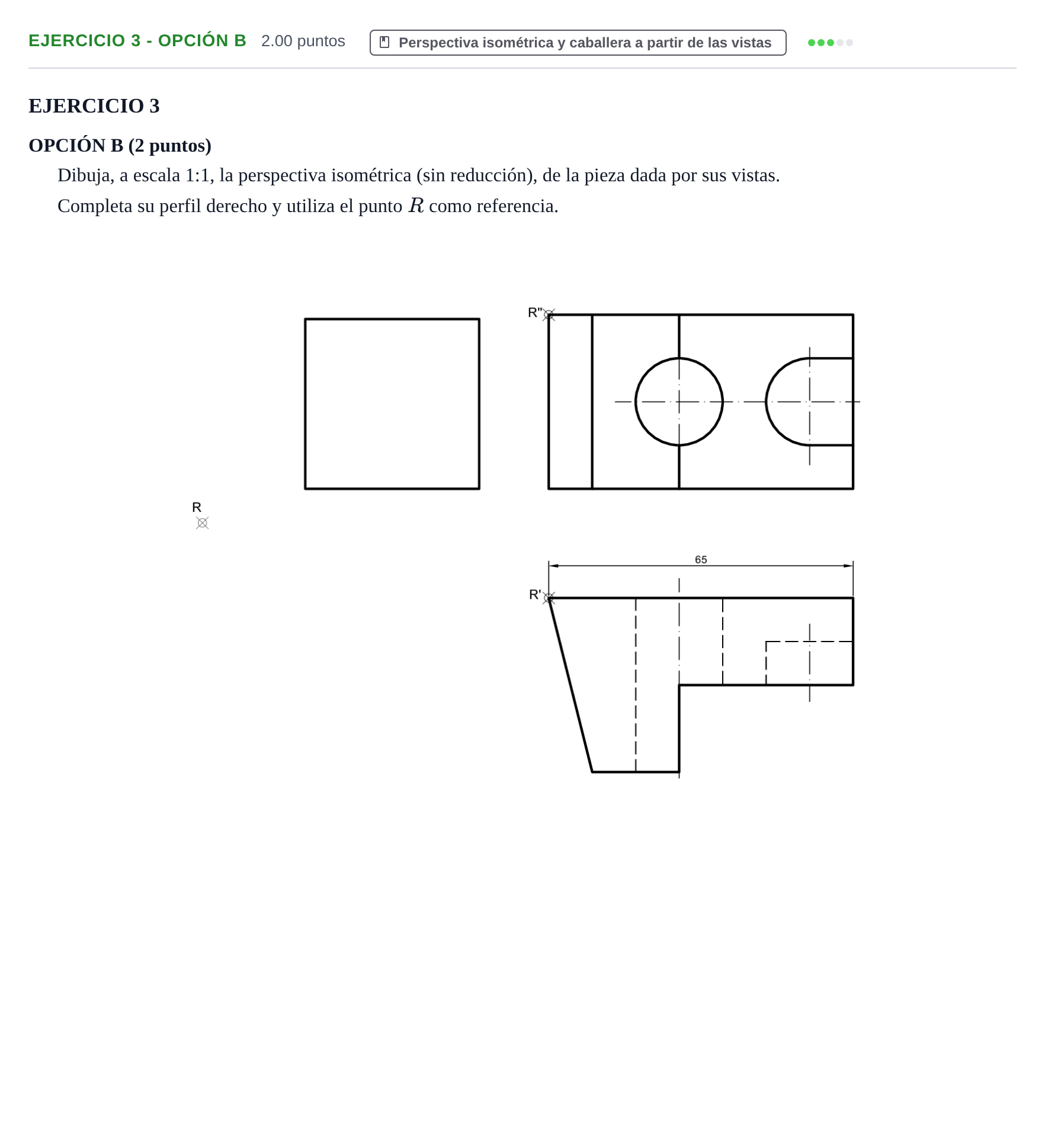

Dibuja, a escala 1:1, la perspectiva isométrica (sin reducción), de la pieza dada por sus vistas. Completa su perfil derecho y utiliza el punto R como referencia.

Solución: 1. Se completa el perfil derecho en el sistema de vistas diédricas dibujando las líneas visibles y discontinuas correspondientes a las perforaciones cilíndricas y el escalonamiento. 2. Se trazan los ejes isométricos a $120^\circ$ a partir del punto de referencia $R$. 3. Se traslada la envolvente prismática a escala 1:1 (sin aplicar coeficiente de reducción) y se definen las caras inclinadas y rebajes. 4. Se representan los taladros semicilíndricos mediante elipses o arcos isométricos en las caras correspondientes, rematando las líneas vistas y ocultas de la pieza.
