Ejercicio 3. Opción B · Dibujo técnico II PAU Asturias Ordinaria 2025

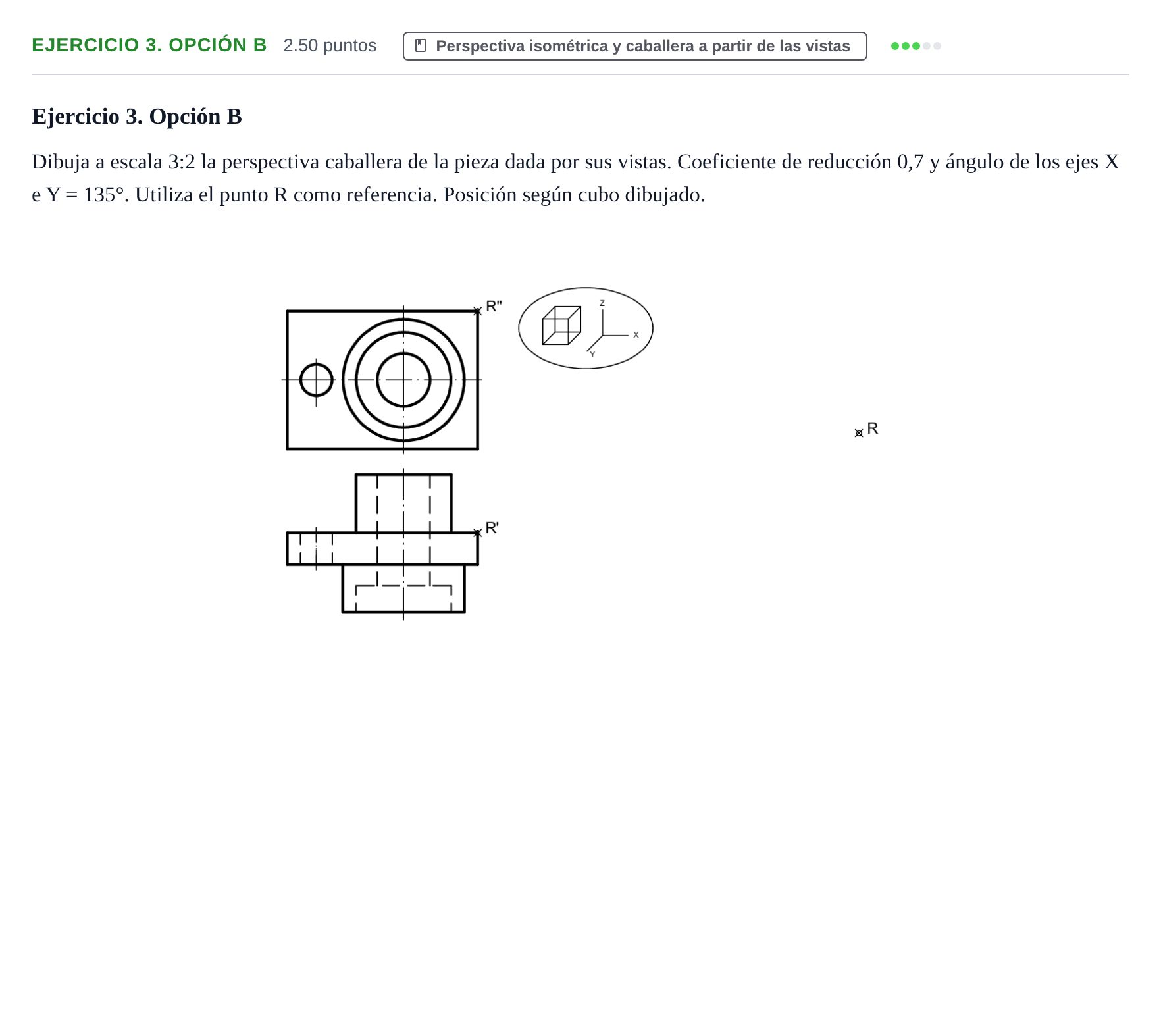

Dibuja a escala 3:2 la perspectiva caballera de la pieza dada por sus vistas. Coeficiente de reducción 0,7 y ángulo de los ejes X e Y = 135°. Utiliza el punto R como referencia. Posición según cubo dibujado.

Solución: Perspectiva caballera completada a escala $3:2$ con: - Ángulo entre ejes $X$ e $Y$ de $135^\circ$. - Ejes $X$ y $Z$ en verdadera magnitud (multiplicados por $1{,}5$ de la escala). - Eje $Y$ reducido con el coeficiente $0{,}7$ (longitud multiplicada por $1{,}5 \times 0{,}7 = 1{,}05$). - Cilindros principales coaxiales con sus bases circulares o elípticas según el plano de proyección, orificio pasante cilíndrico en el cuerpo prismático y salientes cilíndricos orientados según la posición indicada en el cubo de referencia con vértice en $R$.
