Ejercicio 2B · Dibujo técnico II PAU Aragón Ordinaria 2025

Tema: Tangencias y enlaces: figuras a escala y circunferencias tangentes · Del examen Ordinaria (2025)

Enunciado

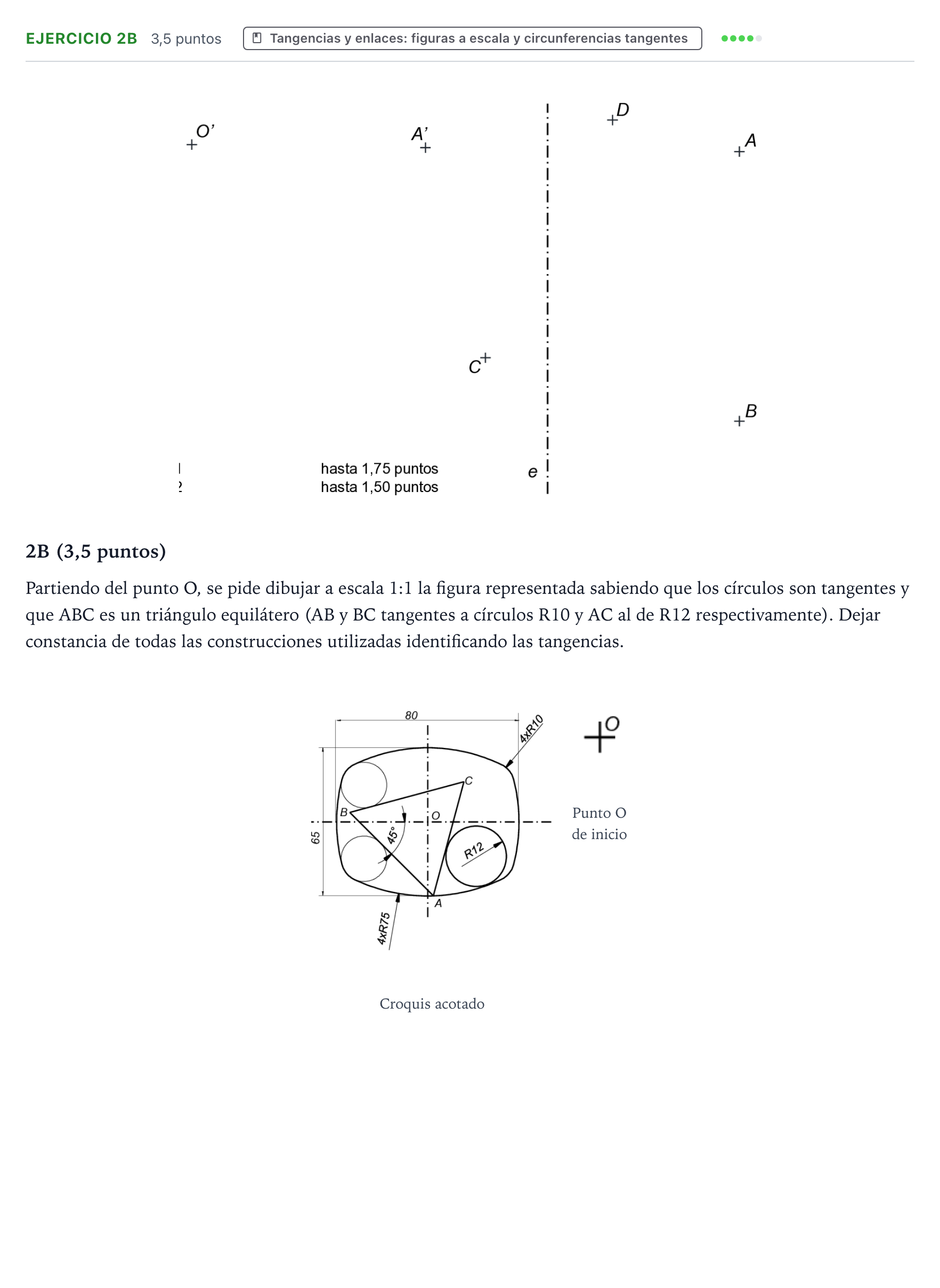

2B (3,5 puntos)

Partiendo del punto O, se pide dibujar a escala 1:1 la figura representada sabiendo que los círculos son tangentes y que ABC es un triángulo equilátero (AB y BC tangentes a círculos R10 y AC al de R12 respectivamente). Dejar constancia de todas las construcciones utilizadas identificando las tangencias.

Croquis acotado

Punto O de inicio

Enunciado: Ejercicio 2B · Dibujo técnico II PAU Aragón Ordinaria 2025

Solución

Según los criterios oficiales de corrección

Partiendo del punto O, se pide dibujar a escala 1:1 la figura representada sabiendo que los círculos son tangentes y que ABC es un triángulo equilátero (AB y BC tangentes a círculos R10 y AC al de R12 respectivamente).

Solución: Trazado a escala 1:1 del contorno exterior, circunferencias interiores tangentes de radio R10 y R12, y triángulo equilátero ABC con lados tangentes a las circunferencias.
