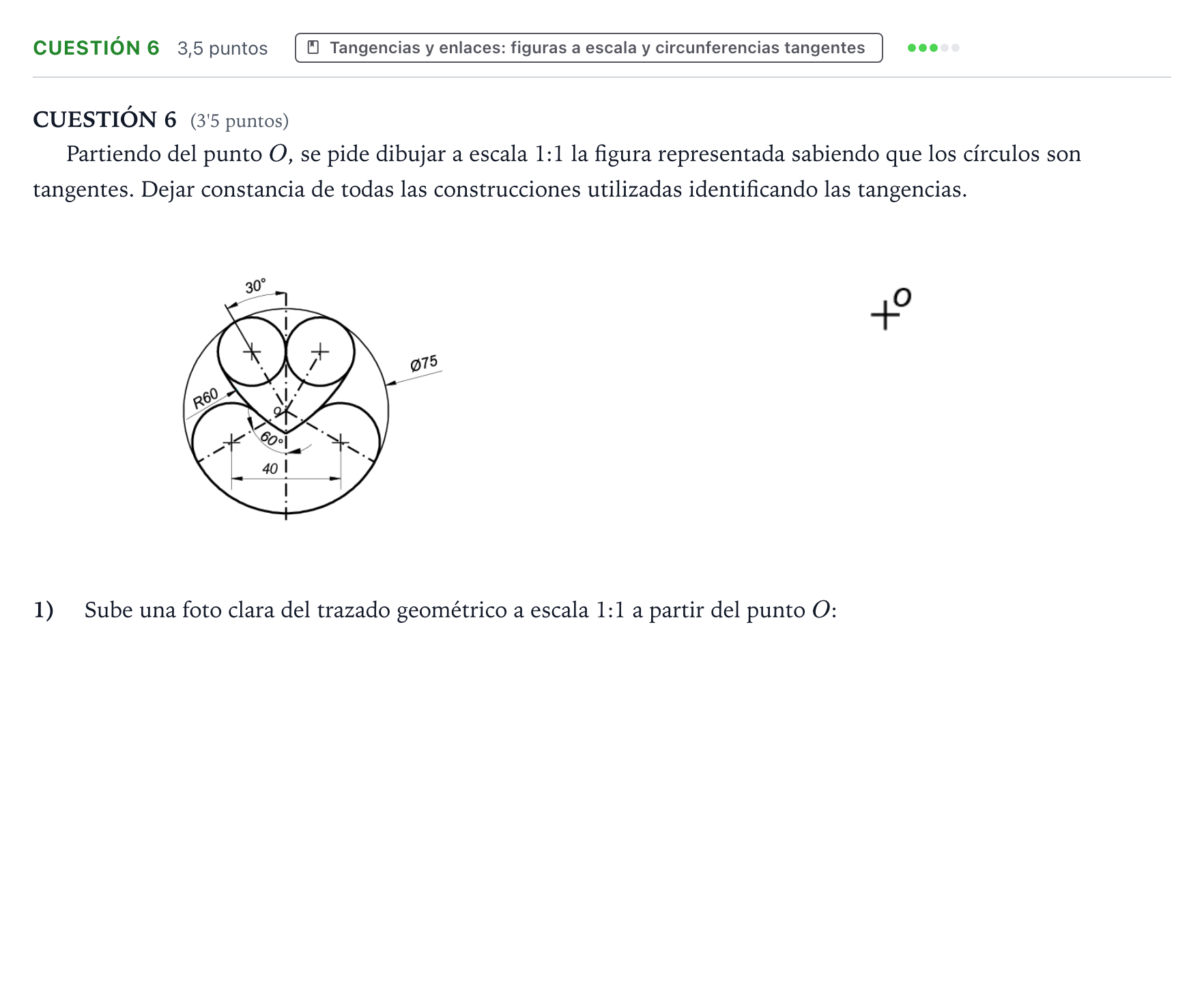

Cuestión 6 · Dibujo técnico II PAU Aragón Extraordinaria 2023

Partiendo del punto O, se pide dibujar a escala 1:1 la figura representada sabiendo que los círculos son tangentes.

Solución: 1. Trazado de la circunferencia exterior de $\varnothing 75$ con centro en $O$. 2. Determinación de los ejes radiales a $30^\circ$ respecto al eje vertical superior y a $60^\circ$ respecto al eje vertical inferior. 3. Centros de los dos círculos interiores superiores tangentes entre sí y tangentes a la circunferencia exterior. 4. Centros de los dos círculos inferiores distanciados $40\text{ mm}$ y trazado de los arcos tangentes $R60$. 5. Determinación precisa de los puntos de tangencia en cada enlace.
