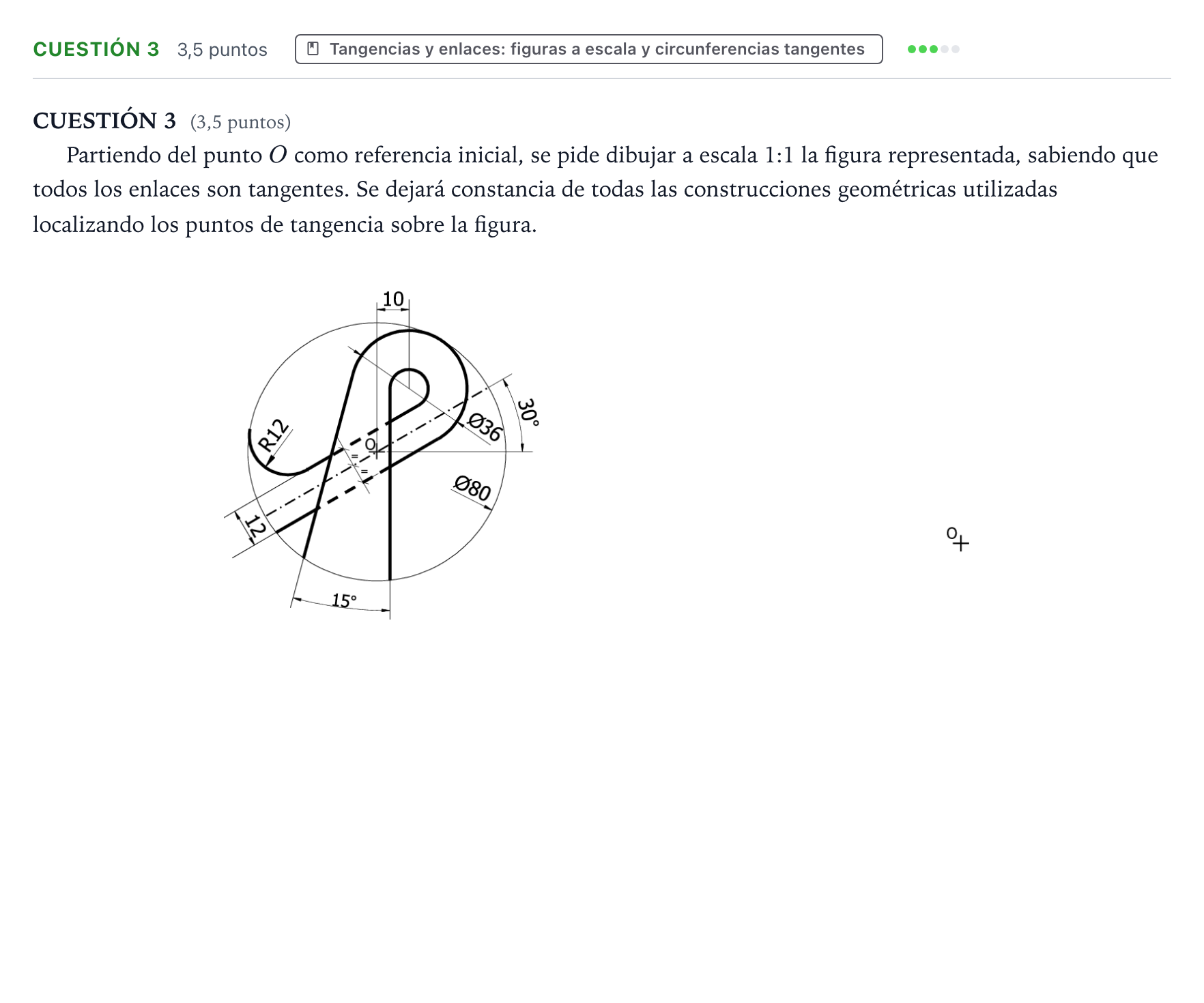

Cuestión 3 · Dibujo técnico II PAU Aragón Extraordinaria 2022

Partiendo del punto O como referencia inicial, se pide dibujar a escala 1:1 la figura representada, sabiendo que todos los enlaces son tangentes. Localizar los puntos de tangencia.

Solución: Trazado geométrico completo a escala 1:1 que incluye: 1. Trazado de arcos concéntricos y directores de $\varnothing 80$, $\varnothing 36$ y $\varnothing 12$. 2. Trazado de rectas tangentes a $15^\circ$ y $30^\circ$ ($2+2$ rectas). 3. Trazado del arco de enlace de radio $R12$ con indicación precisa de centros y puntos de tangencia.
