Ejercicio 1 Opción A · Dibujo técnico II PAU Aragón Extraordinaria 2026

Tema: Tangencias y enlaces: figuras a escala y circunferencias tangentes · Del examen Extraordinaria (2026)

Enunciado

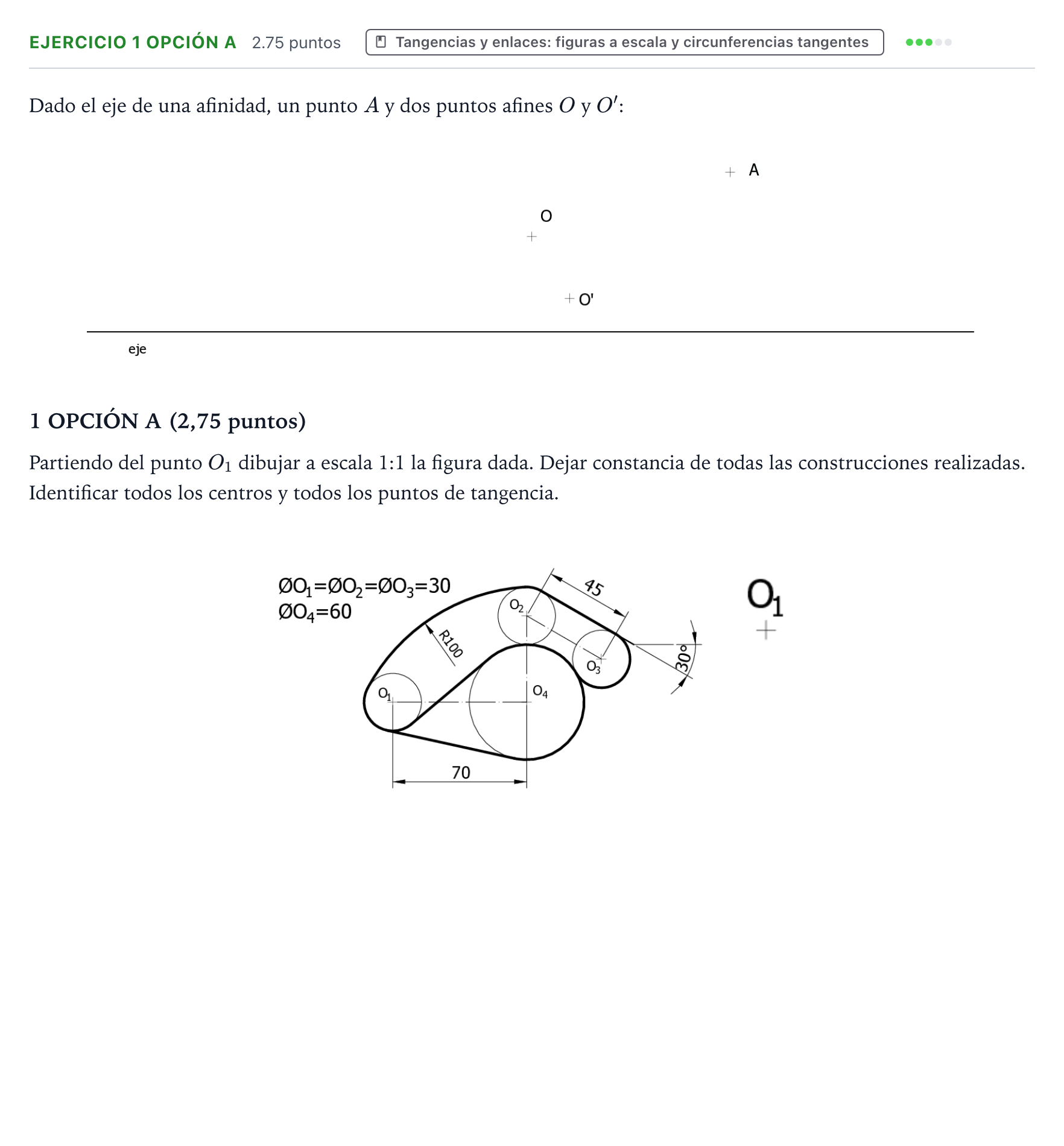

Dado el eje de una afinidad, un punto AA y dos puntos afines OO y O′O':

1 OPCIÓN A (2,75 puntos)

Partiendo del punto O1O_1 dibujar a escala 1:1 la figura dada. Dejar constancia de todas las construcciones realizadas. Identificar todos los centros y todos los puntos de tangencia.

Enunciado: Ejercicio 1 Opción A · Dibujo técnico II PAU Aragón Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

Partiendo del punto O1O_1 dibujar a escala 1:1 la figura dada. Dejar constancia de todas las construcciones realizadas. Identificar todos los centros y todos los puntos de tangencia.

Solución: Construcción geométrica a escala 1:1 con determinación de centros O1,O2,O3,O4O_1, O_2, O_3, O_4, enlaces tangenciales y puntos de tangencia señalados.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
