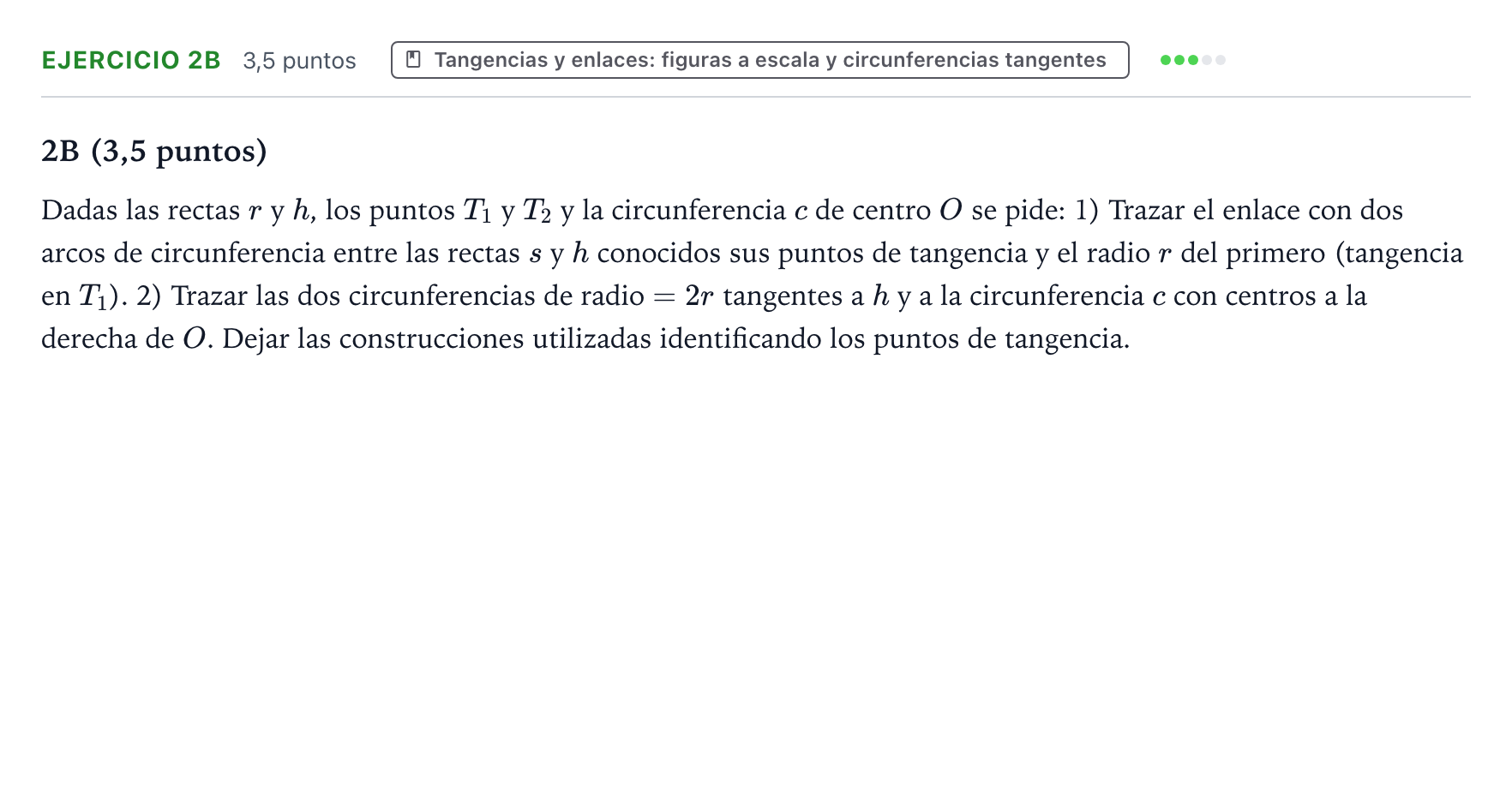

Ejercicio 2B · Dibujo técnico II PAU Aragón Ordinaria 2024

2B (3,5 puntos)

Dadas las rectas $r$ y $h$, los puntos $T_1$ y $T_2$ y la circunferencia $c$ de centro $O$ se pide: 1) Trazar el enlace con dos arcos de circunferencia entre las rectas $s$ y $h$ conocidos sus puntos de tangencia y el radio $r$ del primero (tangencia en $T_1$). 2) Trazar las dos circunferencias de radio $= 2r$ tangentes a $h$ y a la circunferencia $c$ con centros a la derecha de $O$. Dejar las construcciones utilizadas identificando los puntos de tangencia.
