Cuestión 3 - Tangencias y enlaces · Dibujo técnico II PAU Aragón Ordinaria 2023

Tema: Tangencias y enlaces: figuras a escala y circunferencias tangentes · Del examen Ordinaria (2023)

Enunciado

CUESTIÓN 3 (1'75 puntos)

CUESTIÓN 3

Dados el punto AA, la recta rr y la distancia dd:

1) Dibujar la circunferencia de radio dd sabiendo que es tangente a rr y pasa por AA.

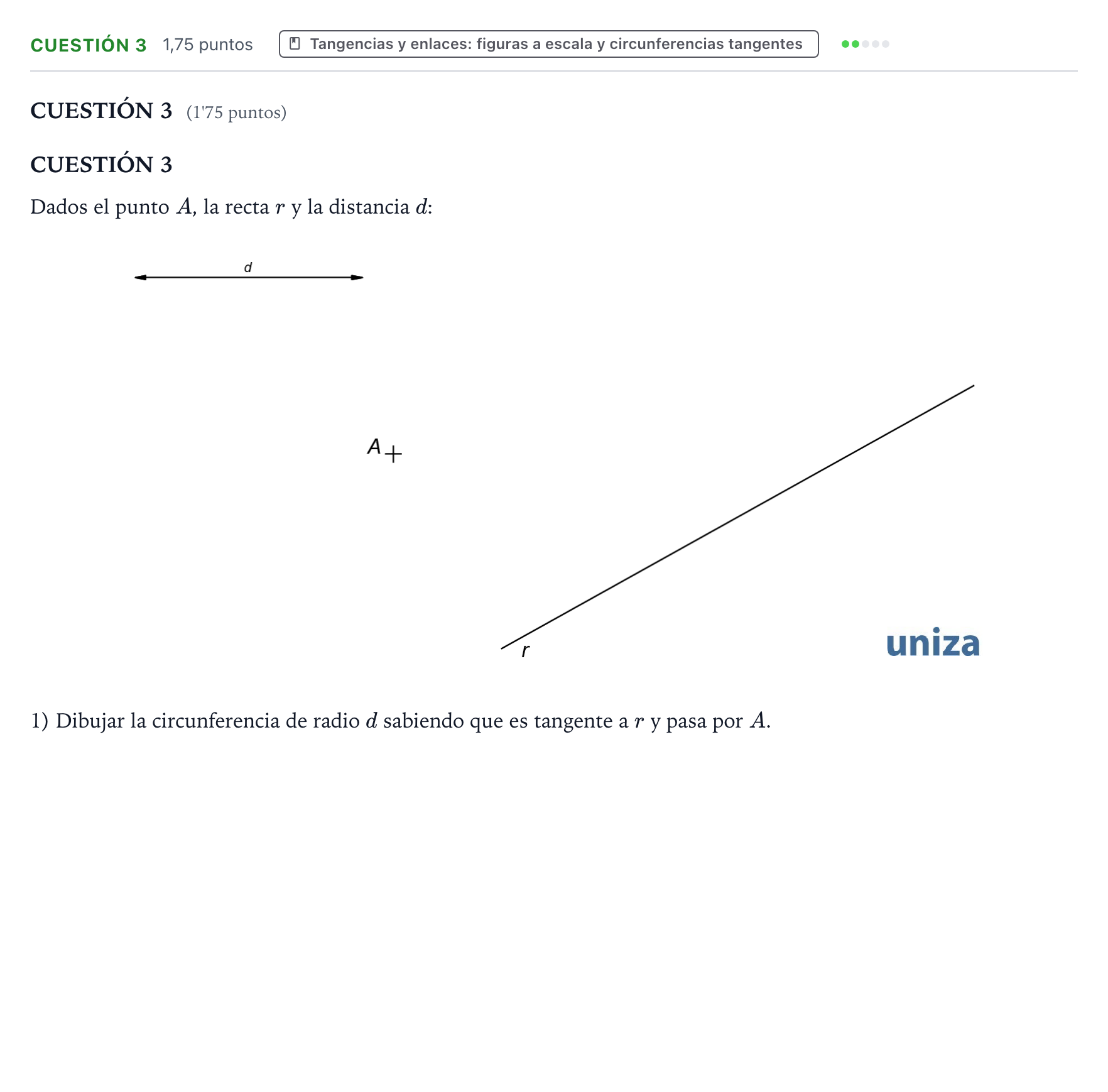

Enunciado: Cuestión 3 - Tangencias y enlaces · Dibujo técnico II PAU Aragón Ordinaria 2023

Solución

Según los criterios oficiales de corrección

1) Dibujar la circunferencia de radio d sabiendo que es tangente a r y pasa por A.

Solución: Circunferencia trazada mediante la intersección de una paralela a r a distancia d con un arco de centro A y radio d, determinando el centro O y el punto de tangencia en r.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
