Cuestión 4 · Dibujo técnico II PAU Aragón Ordinaria 2021
Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Ordinaria (2021)

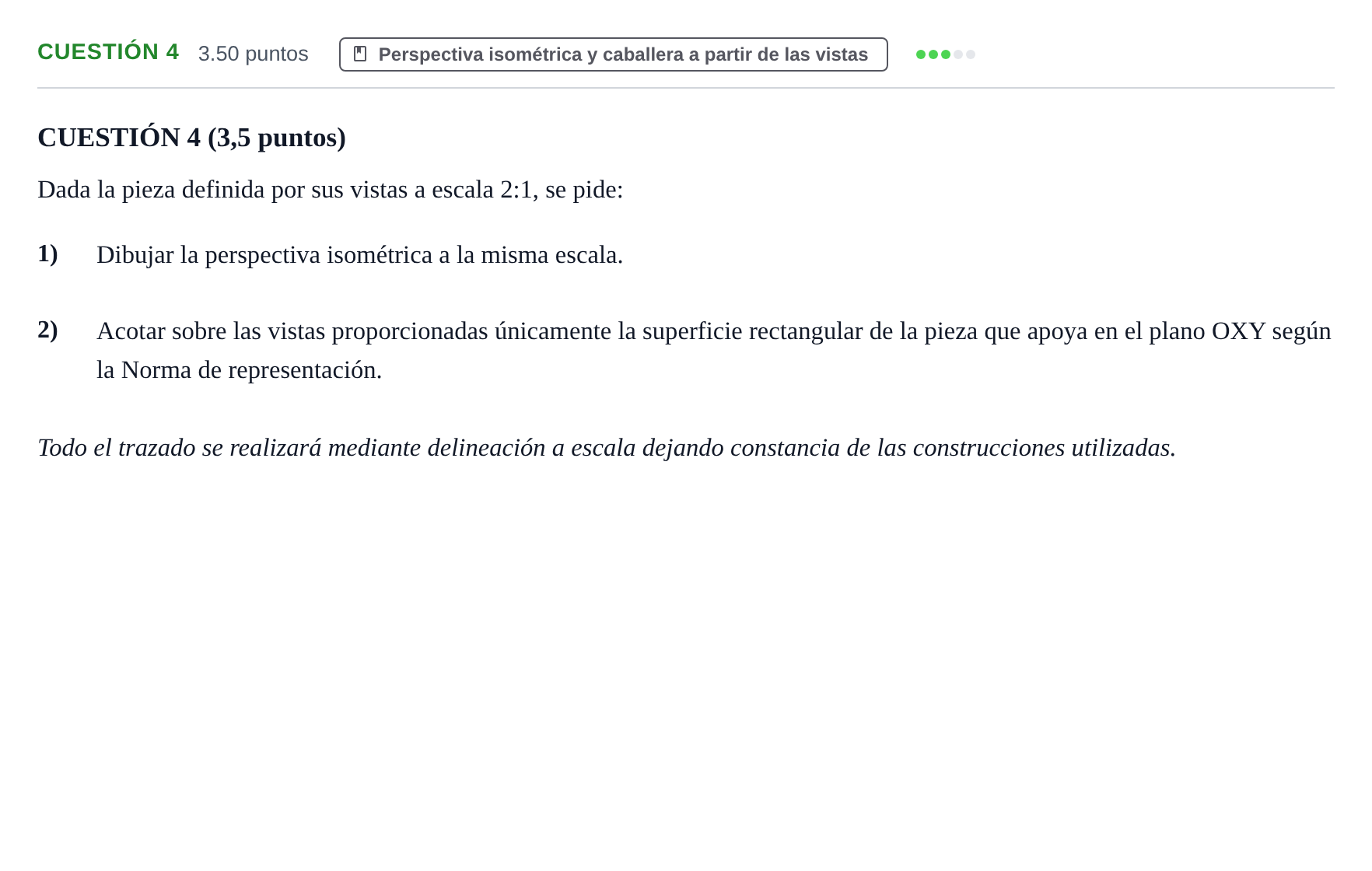

Enunciado
CUESTIÓN 4 (3,5 puntos)
Dada la pieza definida por sus vistas a escala 2:1, se pide:
1)
Dibujar la perspectiva isométrica a la misma escala.
2)
Acotar sobre las vistas proporcionadas únicamente la superficie rectangular de la pieza que apoya en el plano OXY según la Norma de representación.
Todo el trazado se realizará mediante delineación a escala dejando constancia de las construcciones utilizadas.
Solución
Según los criterios oficiales de corrección
1) Dibujar la perspectiva isométrica a la misma escala. 2) Acotar sobre las vistas proporcionadas únicamente la superficie rectangular de la pieza que apoya en el plano OXY según la Norma de representación.
Solución: Perspectiva isométrica completa a escala 2:1 trazada a partir de los ejes OXYZ dados y acotación normalizada de las dos dimensiones de la base rectangular de apoyo en el plano OXY con sus cotas reales.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
