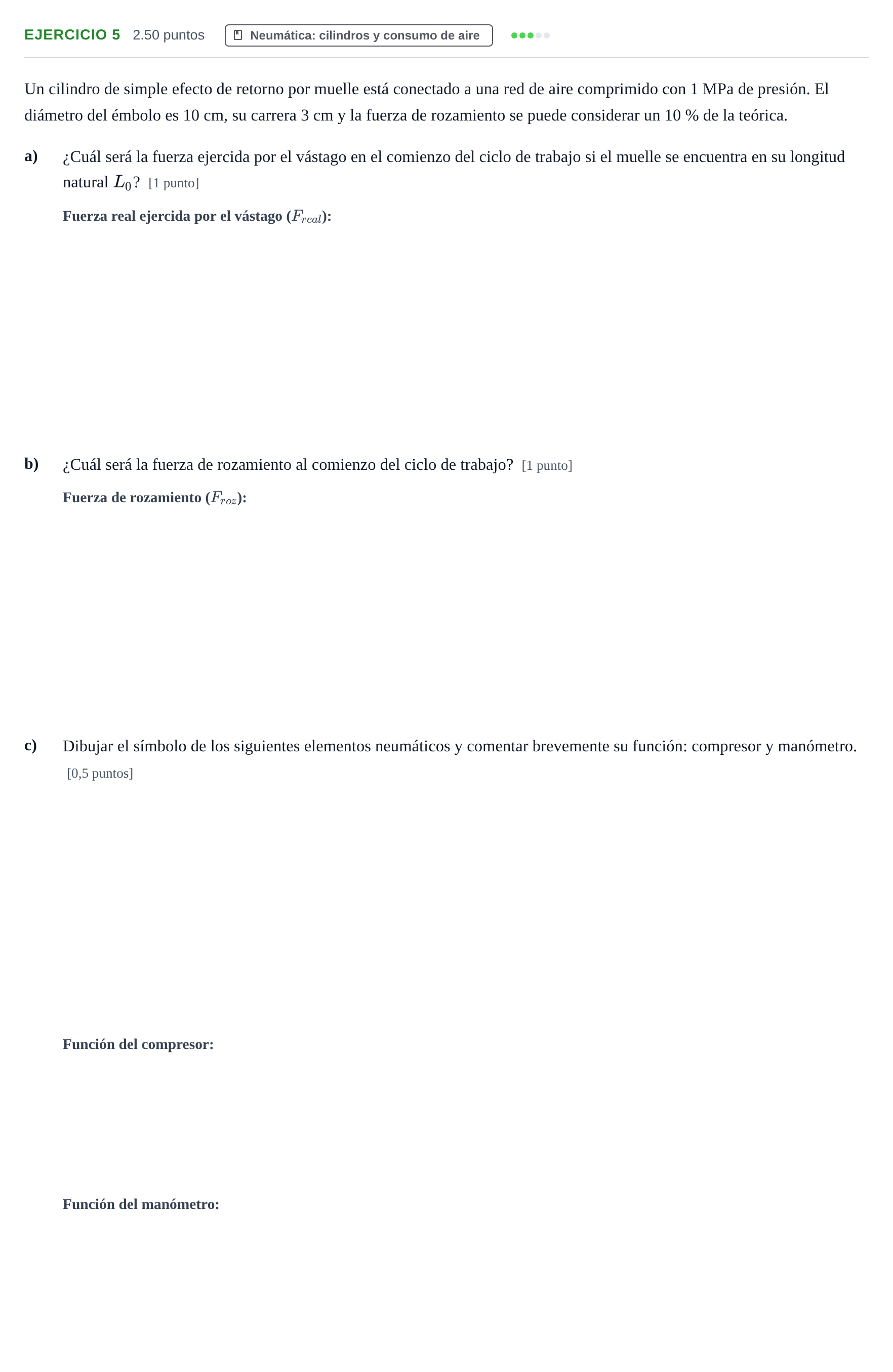

Problema 5 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2024

a) ¿Cuál será la fuerza ejercida por el vástago en el comienzo del ciclo de trabajo si el muelle se encuentra en su longitud natural $L_0$?

Solución: $7068{,}6$ N / $7{,}07$ kN

b) ¿Cuál será la fuerza de rozamiento al comienzo del ciclo de trabajo?

Solución: $785{,}4$ N / $0{,}785$ kN

c) Dibujar el símbolo de compresor y manómetro

Solución: - Compresor: Círculo con un triángulo relleno en su interior apuntando hacia arriba (sentido del flujo de fluido a presión). - Manómetro: Círculo con una flecha diagonal en su interior que indica aguja medidora, conectada a la línea de presión.

c) Comentar brevemente la función del compresor

Solución: Aspira aire a presión atmosférica y lo comprime elevando su presión para suministrar energía a la red neumática.

c) Comentar brevemente la función del manómetro

Solución: Mide e indica visualmente la presión relativa del aire comprimido en un punto del circuito.
