Enunciado

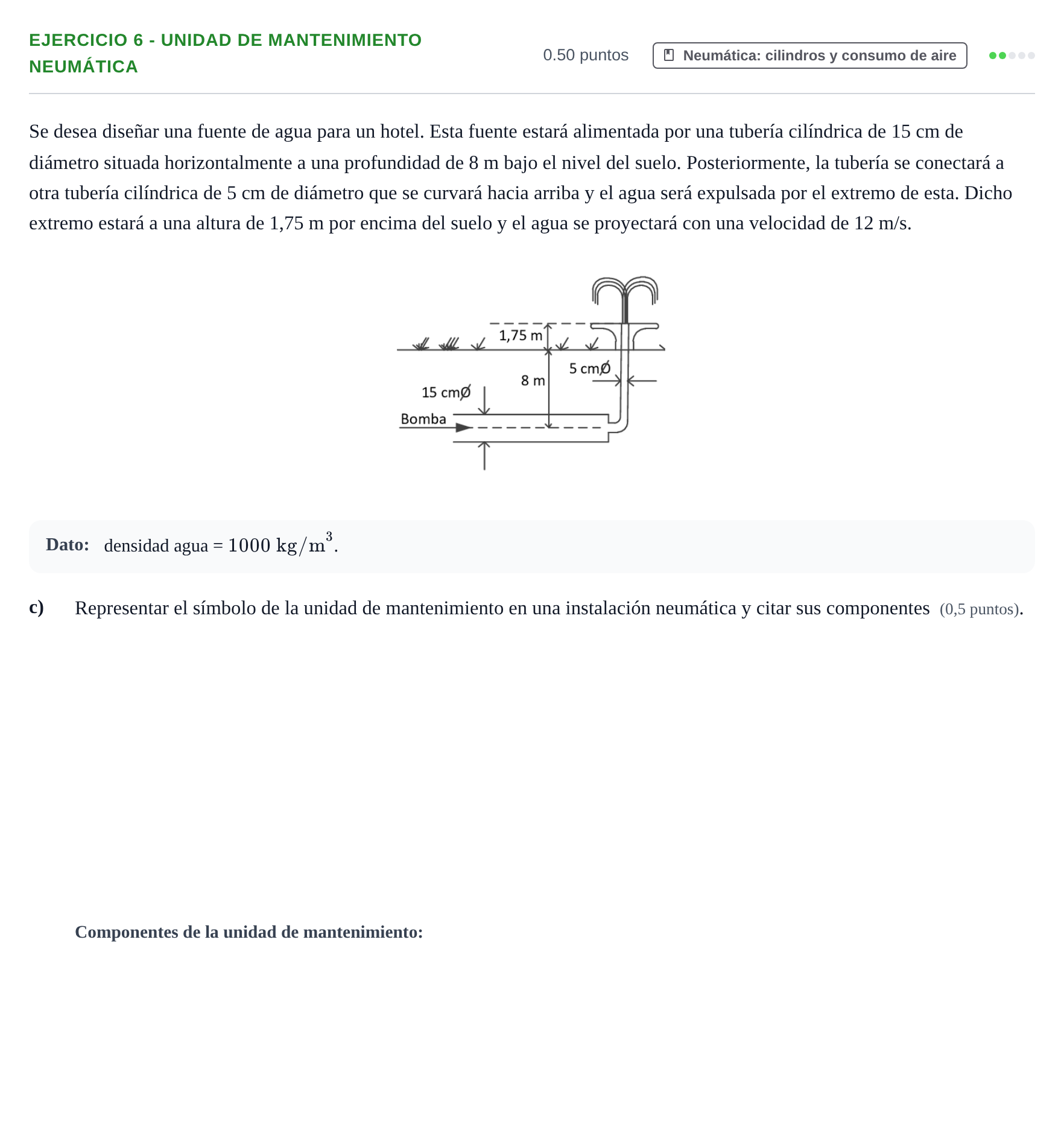

Se desea diseñar una fuente de agua para un hotel. Esta fuente estará alimentada por una tubería cilíndrica de 15 cm de diámetro situada horizontalmente a una profundidad de 8 m bajo el nivel del suelo. Posteriormente, la tubería se conectará a otra tubería cilíndrica de 5 cm de diámetro que se curvará hacia arriba y el agua será expulsada por el extremo de esta. Dicho extremo estará a una altura de 1,75 m por encima del suelo y el agua se proyectará con una velocidad de 12 m/s.
Dato: densidad agua = .
c)
Representar el símbolo de la unidad de mantenimiento en una instalación neumática y citar sus componentes (0,5 puntos).
Solución
Según los criterios oficiales de corrección
c) Citar los componentes de la unidad de mantenimiento (0,25 puntos)
Solución: Filtro / regulador de presión (manorreductor) con manómetro / lubricador
c) Representar el símbolo de la unidad de mantenimiento en una instalación neumática (0,25 puntos)
Solución: Símbolo detallado (con los tres elementos en serie: filtro con rombo y línea de trazos, válvula reguladora con flecha y manómetro circular, y lubricador) o símbolo simplificado normalizado (rectángulo dividido en dos partes: trazo discontinuo para el filtro y rectángulo superior con lubricador).
