Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Examen E 2020
Tema: Sistema Axonométrico · Del examen Examen E (2020)

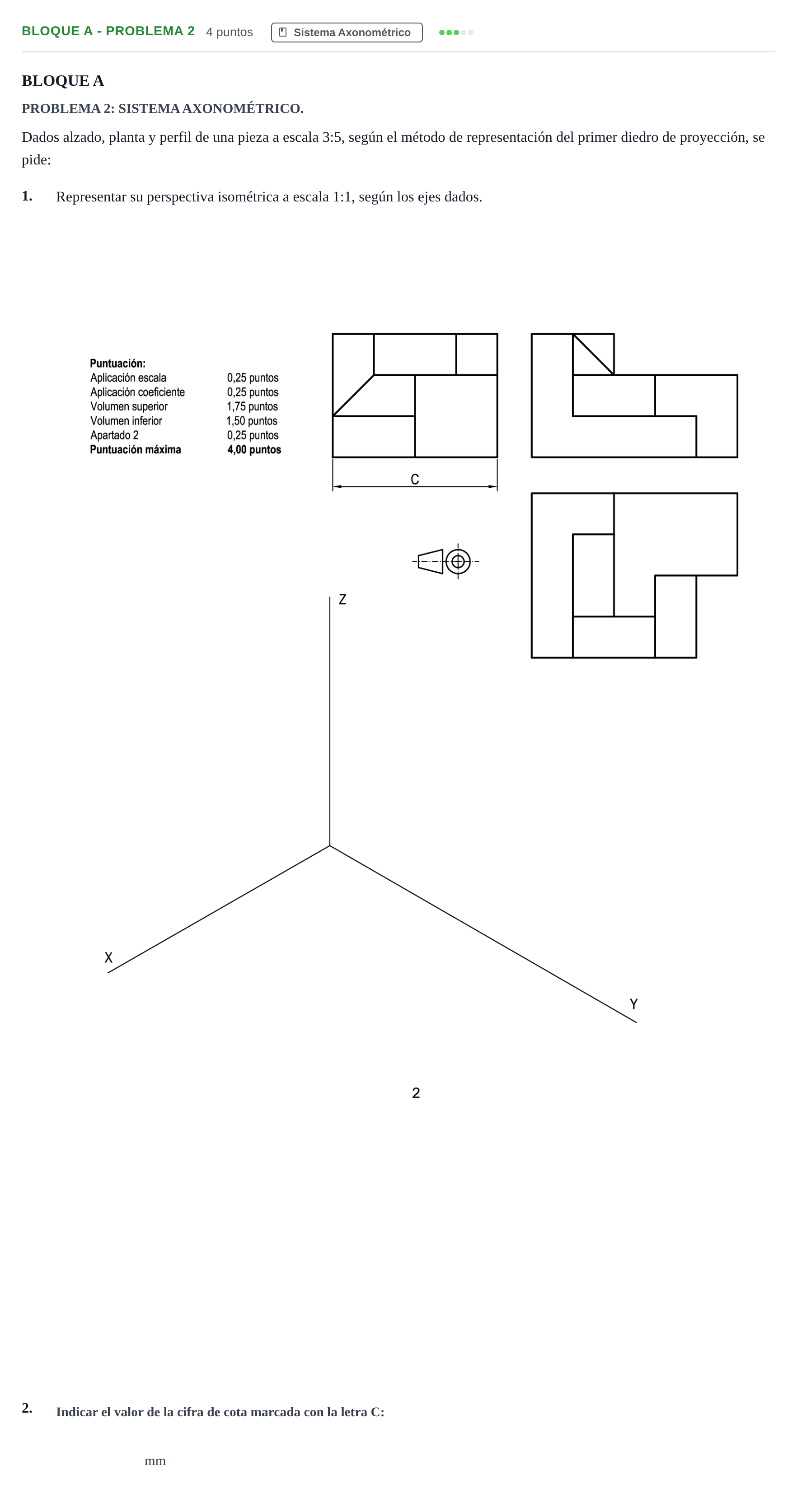

Enunciado
BLOQUE A
PROBLEMA 2: SISTEMA AXONOMÉTRICO.
Dados alzado, planta y perfil de una pieza a escala 3:5, según el método de representación del primer diedro de proyección, se pide:
1.
Representar su perspectiva isométrica a escala 1:1, según los ejes dados.
2.
mm
Solución
Solución de AprenAI (no es la oficial)
2. Indicar el valor de la cifra de cota marcada con la letra C: _______ mm.
Solución: 80 / 80 mm
La solución del apartado que falta y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
