Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Examen D 2020

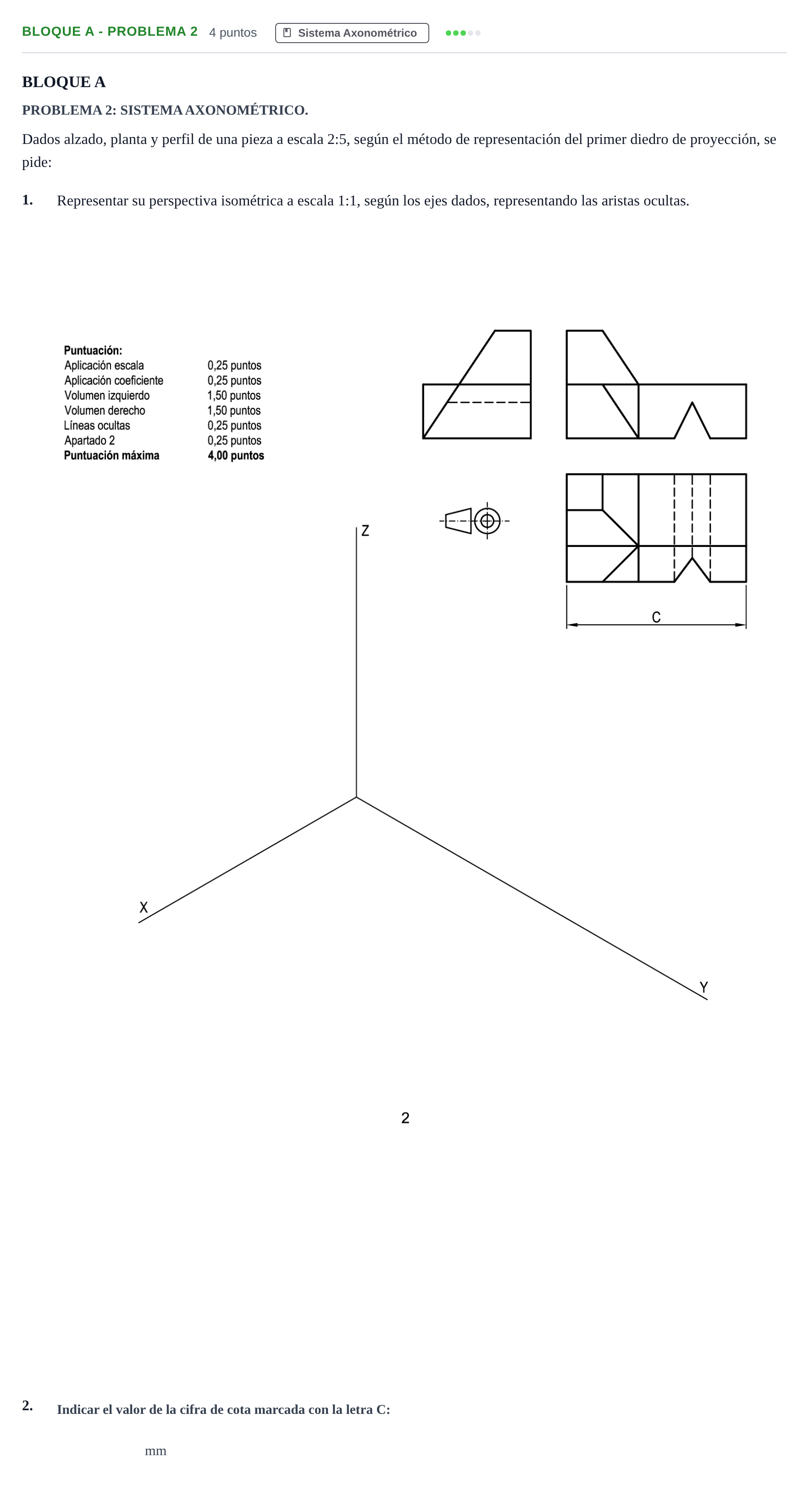

1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.

Solución: Perspectiva isométrica a escala 1:1 con coeficiente de reducción isométrico ($\mu = \sqrt{2/3} \approx 0{,}816$) aplicado a los tres ejes axonométricos, representando con línea continua las aristas vistas y con línea discontinua las aristas ocultas.
