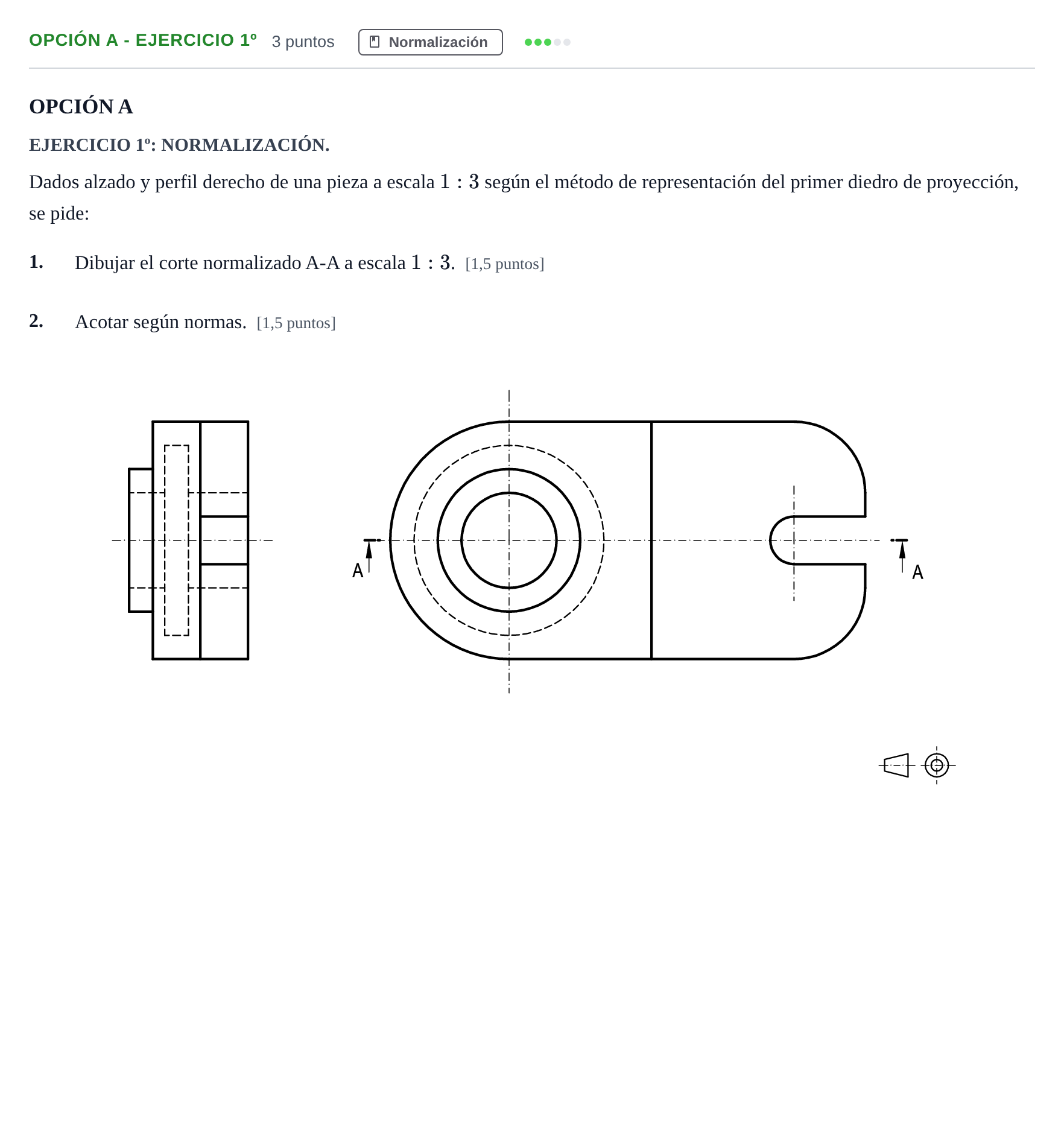

Opción A - Ejercicio 1º · Dibujo técnico II PAU Andalucía Ordinaria Reserva B 2013

1. Dibujar el corte normalizado A-A a escala 1:3. 2. Acotar según normas.

Solución: 1. Corte normalizado A-A: - Representar el corte longitudinal producido por el plano A-A a escala $1:3$, situado en la posición reglamentaria correspondiente a la dirección de las flechas. - La sección transversal muestra las diferentes profundidades y diámetros del orificio escalonado coaxial (cuello exterior, taladro pasante central y cajeado cilíndrico interior) con sus generatrices en trazo continuo grueso. - La entalla o ranura en U del extremo derecho aparece seccionada en sus caras planas y fondo semicilíndrico. - Se rayan a $45^\circ$ con línea fina las zonas de material macizo interceptadas por el plano de corte, manteniendo la misma inclinación y separación en todas las partes continuas de la pieza. - Se indican los ejes de simetría y revolución con línea de trazo y punto fina. 2. Acotación normalizada: - Dimensiones generales (longitud total, anchura máxima y espesores de los distintos escalonamientos). - Acotación de las formas cilíndricas mediante el símbolo de diámetro $\varnothing$ para los distintos diámetros del taladro escalonado y el resalte exterior. - Acotación de la posición del centro del semicilindro y de las dimensiones de la ranura (anchura y radio/profundidad). - Distribución limpia de cotas en serie y en paralelo evitando cruces de líneas de cota con líneas auxiliares y sin duplicar información innecesaria.
